Я — доктор наук, более двадцати лет работаю в области очистки сточных вод, проектирую и оптимизирую биологические очистные сооружения. За это время видел множество решений для первичной подготовки поступающего стока: от грубых решёток до сложных систем ультрамелкой фильтрации. В этой статье подробно разберём, почему барабанное сито — не просто утилитарный элемент, а ключевой инструмент, который сокращает аварийность, защищает биореакторы и в ряде случаев улучшает удаление некоторых современных загрязнителей. Буду опираться на проверенные практики и публикации, перечислю главные технические и эксплуатационные аспекты, а также дам практические рекомендации по выбору и интеграции барабанного сита в очистные сооружения.
Роль механической подготовки в структуре очистного сооружения
Любая схема очистки начинается с механики. Первичные операции — удаление грубых фракций, песка и масел — задают тон дальнейшим биологическим процессам. Если на входе присутствуют тряпки, нитки, пластик, крупный органический мусор, то они быстро забивают насосы, рвут мешалки и уменьшают объём полезной биомассы. Классические руководства по проектированию, например Metcalf & Eddy (Wastewater Engineering: Treatment and Resource Recovery, 5th ed., 2014), подчёркивают: качественная предварительная обработка снижает эксплуатационные расходы и повышает надёжность биологической ступени.
В цепочке предварительной очистки барабанное сито занимает промежуточное положение между крупной решёткой и тонкими фильтрами. Оно способно задерживать фракции, которые слишком мелки для обычной решётки, но слишком крупные, чтобы безопасно пройти в биореактор. Это прямой вклад в сохранение гидравлических и биологических характеристик последующих блоков.
Что такое барабанное сито и как оно работает

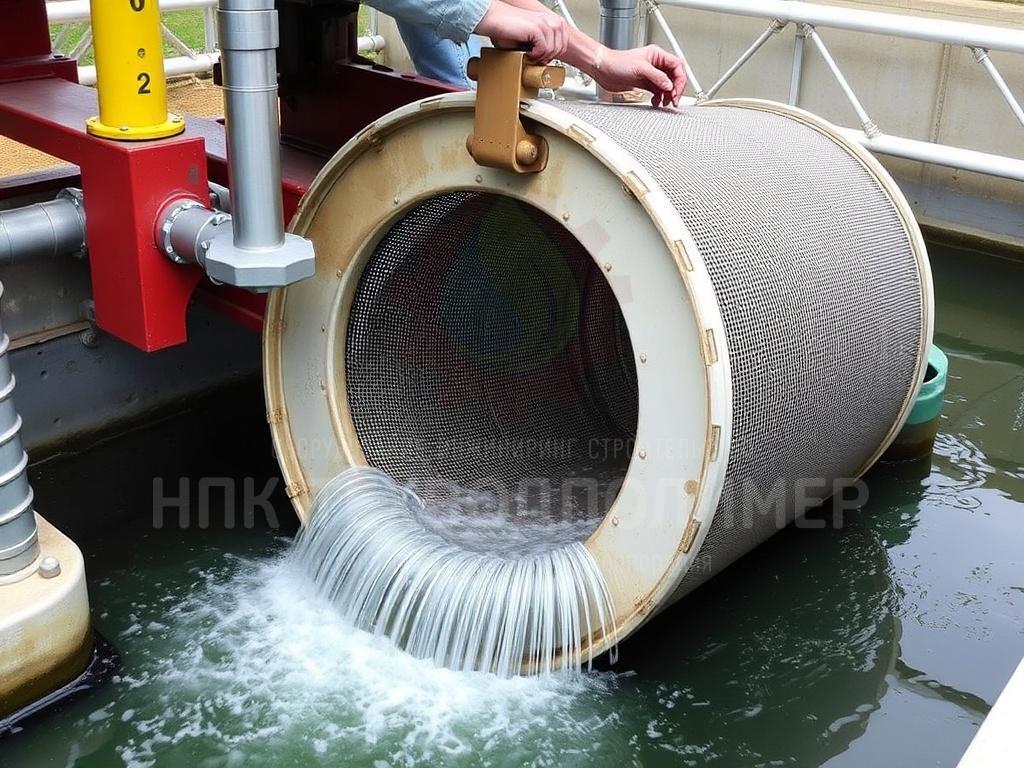

Барабанное сито — цилиндр, выполненный из перфорированного металла, пласта с сеткой или клиновидной проволоки, который вращается вокруг собственной оси. Сточный поток проходит через стенку барабана, а твердые частицы осаждаются на наружной или внутренней поверхности и затем счищаются скребком или промывкой воды. Конструкция простая, но продуманная: вращение обеспечивает непрерывное самоочищение, а промывка — вынос и уплотнение отфильтрованных материалов в конвейер или пресс.
Ключевые элементы: материал барабана (обычно нержавеющая сталь), тип щели (сетка, клиновидные проволоки или перфорация), привод с регулируемой скоростью и система удаления осадка (скрейпер, лоток, промывная форсунка). В зависимости от размеров ячеек барабан может работать как грубое или как мелкое сито, а также комбинироваться с мытьём и уплотнением отходов.
Преимущества барабанных сит перед другими типами сит
Почему многие станции переходят от статических решёток к барабанным ситам? Во-первых, самопромывка уменьшает частоту ручного обслуживания. Во-вторых, более равномерный профиль захвата твёрдых частиц снижает риск образования мостиков и засоров. В-третьих, при правильной интеграции барабанное сито обеспечивает более чистые отбросы — их удобнее отводить в пресс или компактор, что уменьшает объём перевозимого мусора.
Кроме того, барабанные сита гибки по настройке: измените размер отверстий — получите желаемый порог отсечки; увеличьте скорость — ускорите удаление, снизьте — повысите захват тонких частиц. Сравнивая с тонкой фильтрацией, барабан потребляет мало энергии, лишён сложностей обслуживания мембран, и его капиталовложения обычно ниже при проектировании первичной ступени.
Влияние на биологическую стадию и параметрические эффекты
Удаление крупного мусора и флокуляционной «длины» до входа в биореактор стабилизирует процесс аэробного и анаэробного разложения. Меньше инородных предметов — реже аварийные выключения насосов, реже механические повреждения решёток и лопастей. Это прямым образом влияет на время безотказной работы установки и на экономику обслуживания.
Кроме того, уменьшение твердых нерастворимых частиц снижает нагрузку на первичное осаждение и аэротенки. Это может проявляться в виде снижения вытеснения активного ила, уменьшения риска нарушения соотношения биомассы/питания и, в ряде случаев, — уменьшения выброса нерастворимых фракций с доочисткой.
Удаление современных загрязнителей: микропластик и волокна
С появлением в дискуссии о сточных водах проблемы микропластика вопрос стал: насколько эффективно барабанные сита задерживают частицы нового класса? Обзорные работы показывают: механические барьеры хорошо задерживают фрагменты, размеры которых превышают размеры проемов сита, то есть крупные пластмассовые фрагменты и агломерированные волокна действительно уходят в отбросы. Обзор Lares et al. (Water Research, 2018) указывает, что первичная механическая обработка может удалить значительную часть крупного микропластика, но тонкая микро- и нанофракция требует дополнительных методов — тонкого фильтра, коагуляции или мембранной фильтрации.
Проще говоря, барабанное сито — не панацея против всех микрочастиц, но оно закрывает важную нишу: задерживает крупные и средние частицы, которые оказывают наибольшую механическую вредность установкам. Для комплексного решения задачи следует комбинировать уровни: барабанное сито, песколовка, тонкая фильтрация и, при необходимости, специальная доочистка для микропластика.
Практические показатели эффективности и ограничения
При выборе барабанного сита важно понимать реальные показатели: размер отсечки определяется типом полотна или щели, пропускная способность — диаметром и шириной барабана, а эффективность — скоростью вращения и системой промывки. В типовых условиях барабанные сита отлично справляются с фракциями, превышающими 2–6 миллиметров, и существенно снижают долю длинноволокнистых и пластмассовых включений.
Ограничения очевидны: мелкодисперсные органические и растворённые вещества ситом не удаляются. Во время пиковых нагрузок при высоком концентрации взвешенных веществ эффективность может падать, если система удаления отсечённого материала не успевает его отводить — это приводит к переосаждению и снижению пропускной способности.
Эксплуатация, обслуживание и безопасность
Типичные причины внеплановых простоев связаны с коррозией, износом подшипников, неправильной регулировкой скорости и недостаточной системой удаления осадка. Чтобы минимизировать риски, следует предусмотреть доступ для обслуживания, защиту от коррозии и автоматизированную сигнализацию при повышенном давлении на барабан или падении перепада давления.
Регламент: ежедневный визуальный осмотр, еженедельная проверка натяжения привода и состояния щеток, ежемесячная проверка системы промывки и лотков. Производители обычно рекомендуют полный профилактический осмотр раз в полгода. Немаловажно организовать правильную обработку удалённого мусора: промывка перед компактизацией, однократное промывное соединение с лотком, герметизация и менеджмент запаха.
Энергетика и экономика: стоит ли инвестировать
Барабанные сита привлекают низкими эксплуатационными затратами по сравнению с активными тонкими фильтрами и мембранами. Они потребляют сравнительно немного электроэнергии: основной расход идёт на привод барабана и насосы промывной воды. На практике экономический эффект проявляется не только в снижении энергозатрат, но и в уменьшении простоя оборудования, сокращении затрат на ремонт насосов и сокращении объёма неорганических включений в осадке.
Решение об установке барабанного сита обычно принимается на этапе концептуального проектирования как компромисс «цена/эффективность». Для модернизации старых станций оно часто показывает высокий эффект при умеренных вложениях, особенно если на входе заявлена высокая доля целлюлозосодержащих материалов и пластика.
Современные тренды и технологические улучшения
В последние годы развитие пошло в трёх направлениях: оптимизация формы и профиля щелей (wedge wire), интеграция с автоматикой и телеметрией, и улучшение способов обработки удалённого материала. Интеллектуальные датчики определяют момент насыщения сита и автоматически регулируют скорость вращения и интенсивность промывки. Это сокращает расход промывочной воды и снижает износ.
Помимо этого появляются материалы с улучшенной устойчивостью к абразиву и биофильмам, что увеличивает срок службы и интервал между обслуживанием. Разрабатывают также комбинированные модули, где барабан соседствует с фронтальным тонким фильтром, обеспечивая двухступенчатую механическую подготовку без значительного увеличения планировочных размеров.
Как выбрать барабанное сито: чек-лист для проектировщика
При выборе и проектировании учитывайте следующие пункты:
- характеристики входящего стока — концентрация ТСС, процентный состав крупных фракций, наличие волокон и пластика;
- производительность по расходу и ожидаемые пиковые нагрузки;
- желаемый размер отсечки (мм) в зависимости от задачи защиты биореактора;
- материал изготовления — нержавеющая сталь предпочтительна для агрессивных сред;
- система удаления и уплотнения отсечённого материала — компактор, прессы, система промывки;
- возможность интеграции с существующим оборудованием и местом установки;
- наличие автоматизации контроля и сигнализации для своевременного обслуживания.
Правильно подобранное и настроенное барабанное сито окупает себя за счёт снижения внеплановых работ и долговременного ресурса оборудования.
Фото и визуализация: как лучше показать работу барабанного сита
Если вам нужен материал для отчёта или презентации, снимайте сита в рабочем режиме. Покажите входной поток, сам барабан в разрезе (если есть доступ), а также лоток с удалёнными отбросами. Для масштаба полезно иметь человека или инструмент в кадре. Серия кадров: общий вид установки, крупный план барабана, процесс промывки и удалённый материал на конвейере или в компакторе. Это даёт представление и проектировщикам, и руководству, и регуляторам.
Важно помнить о безопасности и санитарных ограничениях при съёмке на действующих очистных сооружениях и заранее согласовать доступ с эксплуатирующей организацией.
Связь с современными исследованиями и стандартами
В дискуссиях о механических барьерах часто ссылаются на классические и обзорные работы по проектированию очистных сооружений. Помимо Metcalf & Eddy (2014), полезно ориентироваться на региональные нормативы, например на Директиву ЕС 91/271/EEC по городским сточным водам, которая задаёт рамки для первичной и вторичной очистки в Европе. Для понимания роли первичных операций в задачах удаления микропластика стоит обратиться к обзору Lares et al., Water Research, 2018, где обсуждаются границы эффективности механической подготовки и потребность в доочистке.
Практическая рекомендация: проектируйте барабанное сито не как отдельный элемент, а как звено комплексной схемы очистки, учитывая требования по удалению как грубых, так и современных ламинарных загрязнителей.
Барабанное сито — это не просто кусок металла в канаве, а инструмент, который при грамотном выборе и обслуживании продлевает жизнь биологическим процессам, экономит ресурсы и даёт гибкость в борьбе с новыми вызовами очистки. В мире, где состав бытовых и индустриальных сточных вод постоянно меняется, именно надежность и простота таких решений остаются важным преимуществом. Выбирая между сложными фильтрами и практичными механическими барьерами, многие операторы остаются верны барабанным ситам, потому что они предсказуемы, ремонтопригодны и эффективно защищают сердце очистной станции — биологическую систему.
