Канализационно-насосные станции PROTOKA (ПРОТОКА)

Канализационная насосная станция (КНС) PROTOKA (ПРОТОКА) представляет собой гидротехническое сооружение, предназначенное для принудительной перекачки хозяйственно-бытовых, производственных, ливневых и дренажных сточных вод в тех случаях, когда их транспортировка самотеком невозможна. Основная цель КНС — обеспечение надежного водоотведения и подачи стоков на очистные сооружения или в централизованные сети канализации. Станция работает в полностью автоматическом режиме, накапливая сточную воду в приемном резервуаре и периодически откачивая ее с помощью погружных насосов при достижении заданного уровня. Применение КНС становится обязательным, когда самотечная канализационная труба, выходящая из здания, залегает ниже точки врезки в очистное сооружение или коллектор, при наличии в здании цокольных этажей или подвальных помещений, из которых стоки необходимо поднимать на более высокую отметку, а также при сложном рельефе местности или большой удаленности объекта от централизованных сетей, когда уклон для самотечного потока обеспечить невозможно.

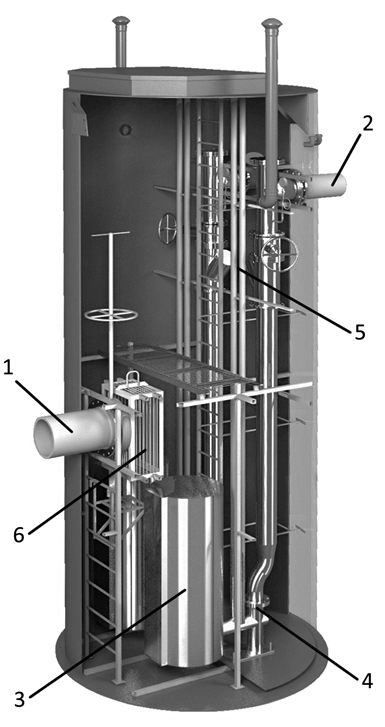

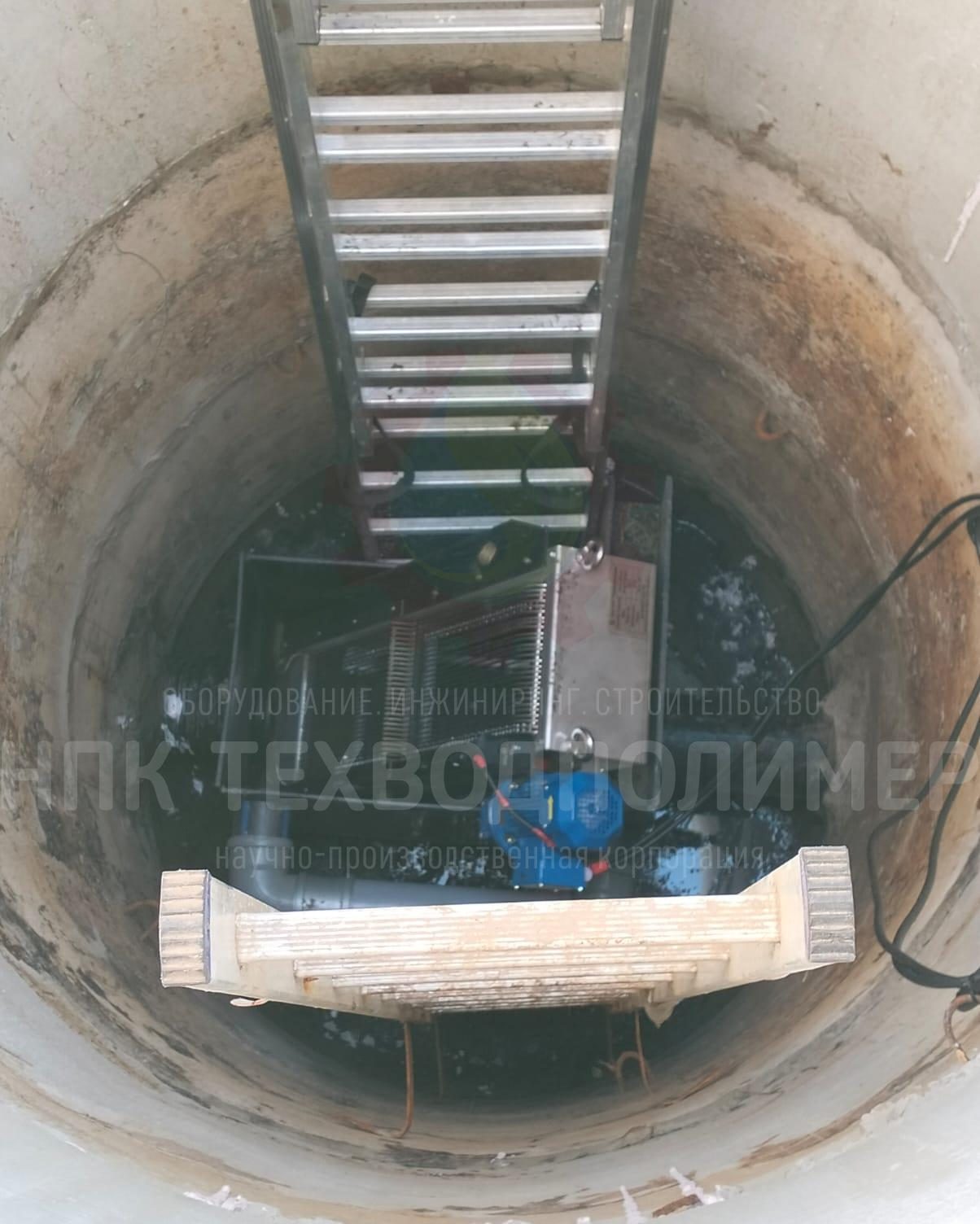

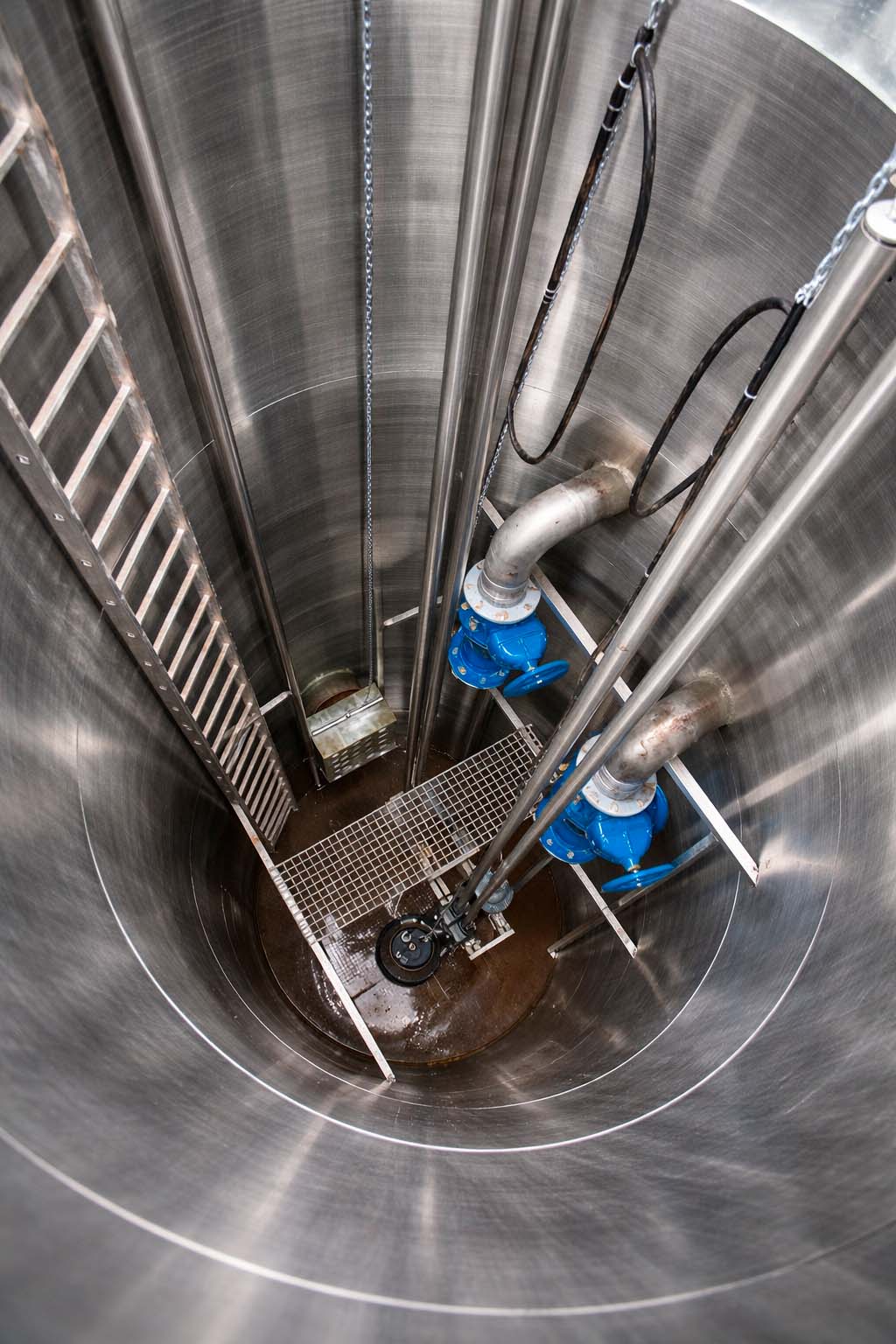

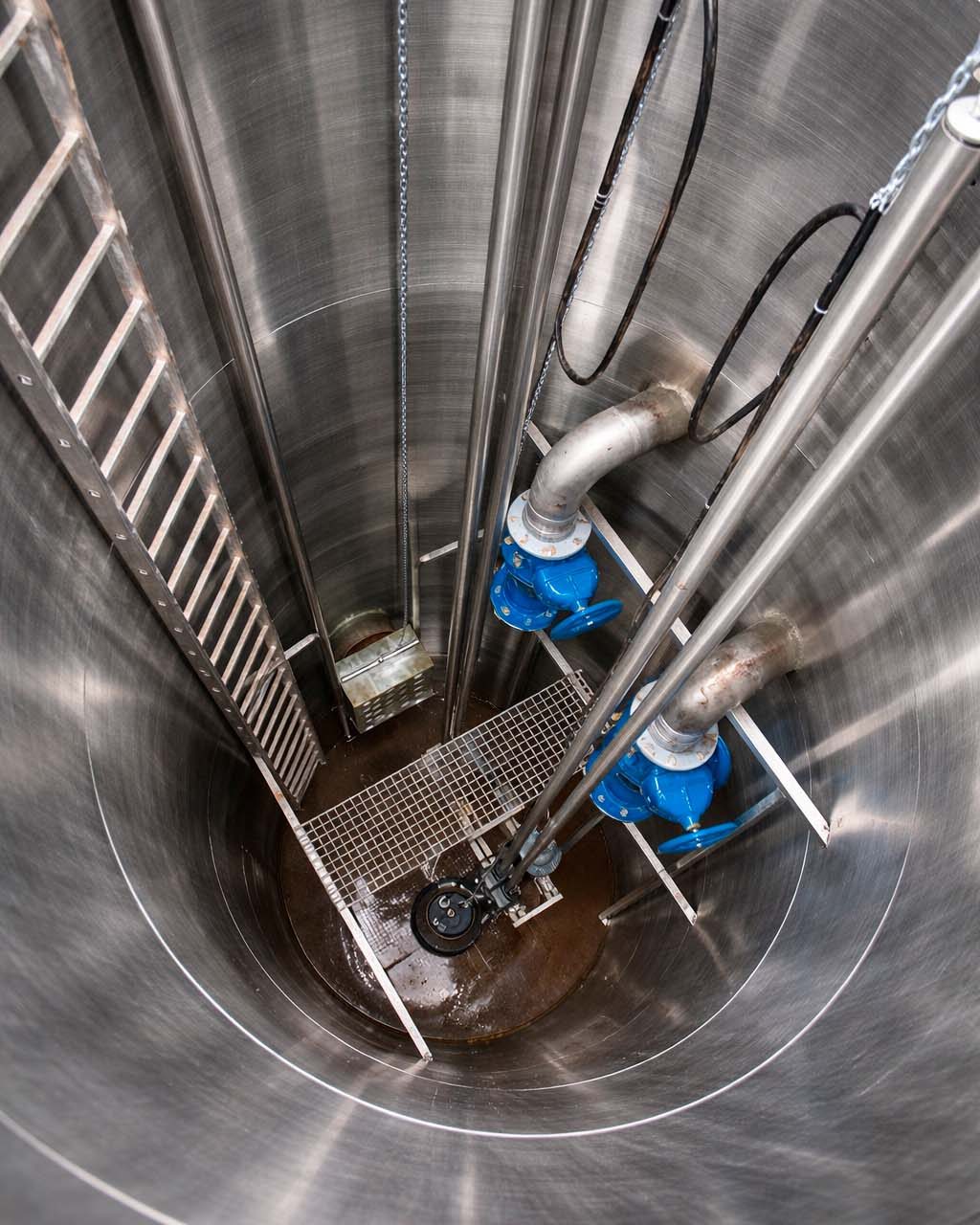

Устройство КНС включает несколько основных элементов. Корпус представляет собой прочную герметичную емкость цилиндрической формы, полностью или частично заглубляемую в грунт. В верхней части корпуса расположен технологический люк для доступа обслуживающего персонала, а также вентиляционная труба для отведения газов. Приемный резервуар является нижней частью корпуса и служит для накопления поступающих сточных вод, он оснащается патрубками для подключения подводящего самотечного и напорных трубопроводов. На входном патрубке устанавливается мусорозадерживающее устройство в виде корзины или решетки для улавливания крупных включений, предотвращающее засорение насосного оборудования. Насосное оборудование состоит из одного или нескольких погружных насосов, установленных на дне резервуара на стационарных основаниях с автоматическими трубными муфтами и направляющими трубами, что позволяет поднимать насос на поверхность для обслуживания без осушения станции. На напорных линиях каждого насоса установлены обратные клапаны для предотвращения обратного тока жидкости и задвижки. Система автоматизации и управления включает шкаф управления, расположенный на поверхности, и датчики уровня жидкости, установленные внутри резервуара на разных отметках для контроля уровня стоков и подачи сигналов на включение и отключение насосов. Вспомогательное оборудование включает лестницу для спуска, площадку обслуживания, цепь или трос для подъема насосов и систему вентиляции.

Принцип работы КНС PROTOKA (ПРОТОКА) полностью автоматизирован и основан на поддержании заданного уровня сточных вод в приемном резвуаре. Сточные воды самотеком поступают по подводящему трубопроводу в приемный резервуар КНС, проходя через мусорозадерживающую корзину, где задерживаются крупные отбросы. По мере наполнения резервуара датчики уровня отслеживают изменение высоты столба жидкости, и система автоматически запускает насосное оборудование при достижении заданного верхнего уровня и отключает при опускании до нижнего уровня. При нормальном притоке насосы работают попеременно, что обеспечивает их равномерный износ. При интенсивном поступлении стоков в часы пиковых нагрузок уровень в резервуаре быстро растет, и при достижении критической отметки автоматика включает дополнительный пиковый насос, и станция работает с удвоенной производительностью. В случае выхода из строя насосов, отключения электропитания или превышения притока сверх максимальной производительности уровень продолжает расти, и при достижении аварийного уровня срабатывает световая и звуковая сигнализация, оповещая диспетчера, также предусмотрен ручной режим управления для проведения ремонтных и пусконаладочных работ. При включении насоса сточная вода под давлением подается в напорный трубопровод и транспортируется к месту назначения, а обратный клапан на напорной линии предотвращает слив воды обратно в резервуар после остановки насоса.

Современные КНС обладают рядом преимуществ. Значительная экономия площади для размещения достигается благодаря компактным размерам, современные станции изготавливаются диаметром от 1,5 метра, что исключает необходимость в громоздких железобетонных емкостях с вентиляцией. Отличная энергоэффективность обеспечивается за счет стабильного напора при сниженном в несколько раз энергопотреблении по сравнению с устаревшими 12-метровыми сооружениями. Простота обслуживания требует минимальных затрат как финансовых, так и физических, а при аварийных ситуациях диспетчер мгновенно получает сигнал. Возможно дополнительное оснащение станций, включая утепленное и взрывобезопасное исполнение, горизонтальное исполнение, комплектацию блок-боксом со щитом управления, вентиляционным и подъемно-транспортным устройством для эксплуатации и ремонта, а также изготовление по индивидуальным чертежам и требованиям заказчика.

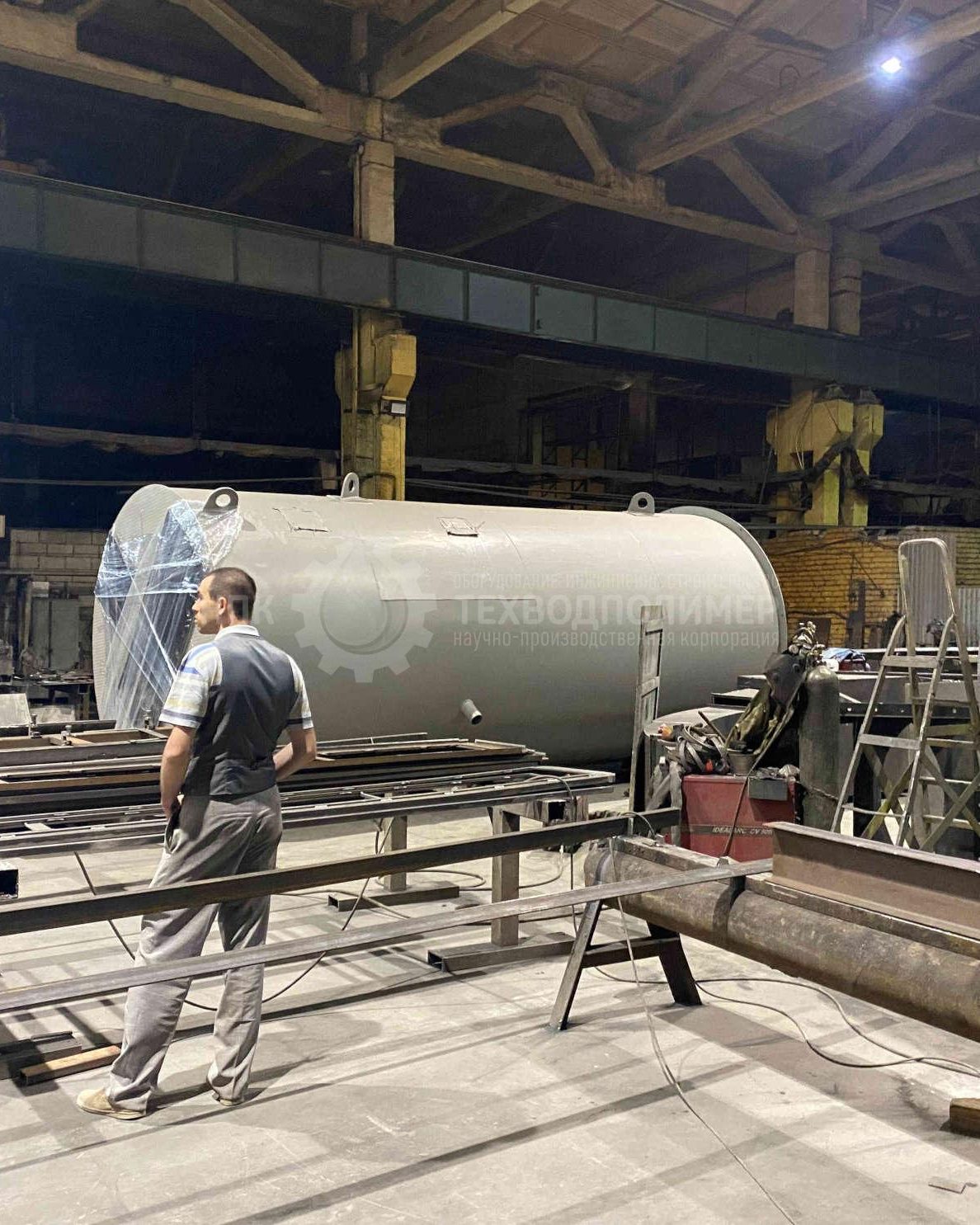

Материалы изготовления КНС включают конструкционную сталь с антикоррозийным покрытием, нержавеющую сталь марок AISI 304, 316, 321, а также современные полимерные материалы, такие как полипропилен и стеклопластик. Сроки поставки составляют от 70 до 130 рабочих дней в зависимости от загруженности производства и сложности конкретного проекта. Для подбора оптимальной конфигурации КНС необходимо заполнить опросный лист, указав тип и состав сточных вод, требуемую производительность в кубометрах в сутки или в час, глубину подводящего трубопровода и требуемый напор, условия размещения с учетом наличия площадки и климатических особенностей, а также необходимость дополнительных опций. На основе опросного листа специалисты подготовят коммерческое предложение и базовый проект с учетом всех требований и нормативов. Информация носит справочный характер и не является публичной офертой, технические характеристики и состав оборудования могут быть изменены производителем без уведомления в связи с совершенствованием конструкции.
