Применяется: для удаления из воды крупных твердых примесей, таких как волокна, волосы, пластик и другой мусор. Предотвращает засорение и повреждение насосов и оборудования, на следующих этапах очистки.
Принцип работы: сточная вода подается внутрь вращающегося барабана. Через мелкую сетку фильтрации просачивается очищенная вода, а все загрязнения задерживаются на барабане. Барабан вращается, мусор снимается скребковым механизмом.
Дополнительно поставляется: конвейер, пресс, насос подачи, емкость для мусора
Материалы изготовления: Нержавеющая сталь марки (AISI 304, 316, 321), Сито перфорированное или щелевое
Сроки поставки: 40-75 рабочих дней в зависимости от загруженности производства
Отправьте заполненный лист нам на почту info@tvpmos.ru
Конструктивные особенности и материалы
Барабанная решетка (сито) состоит из нескольких ключевых узлов:
-

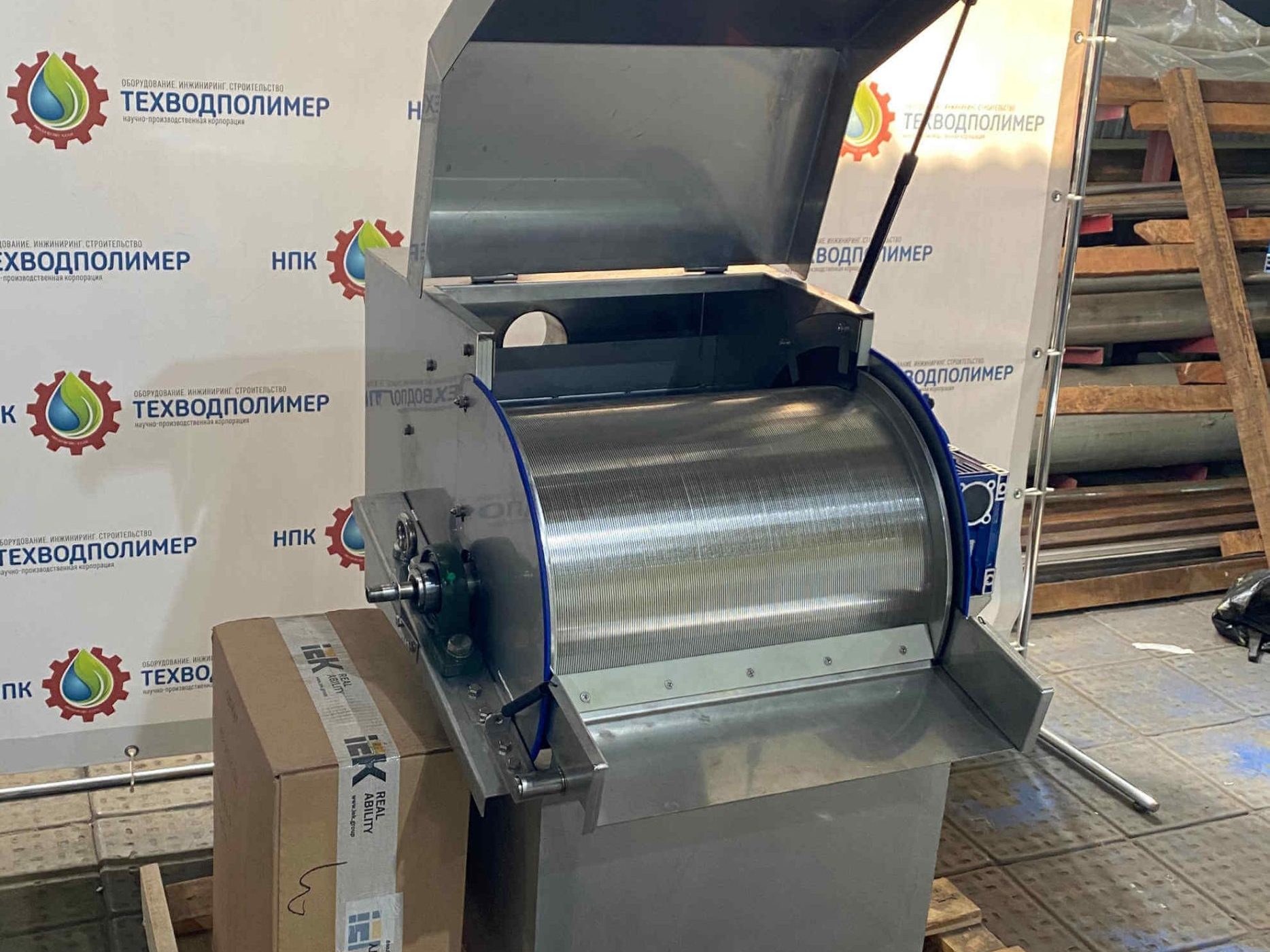

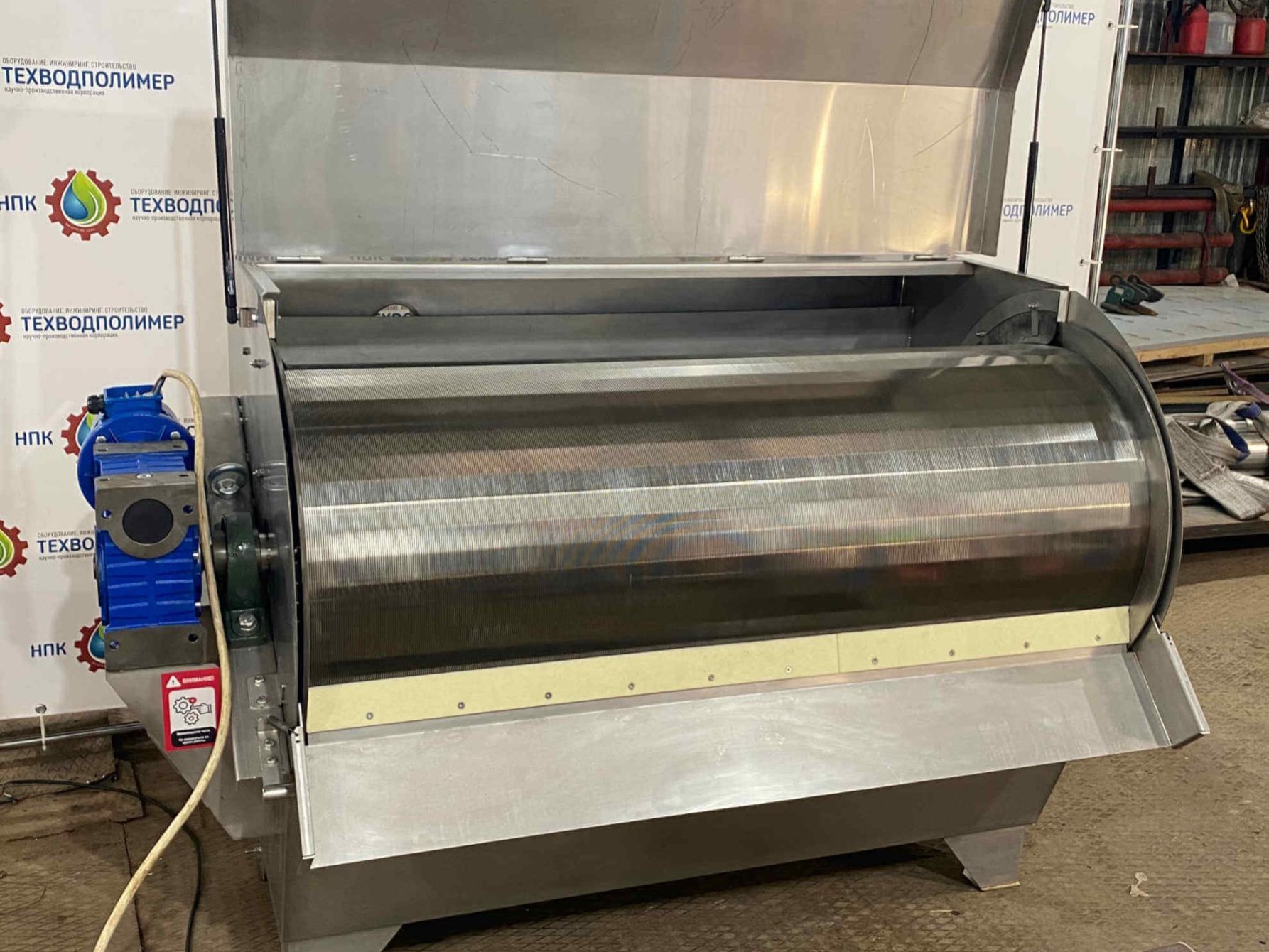

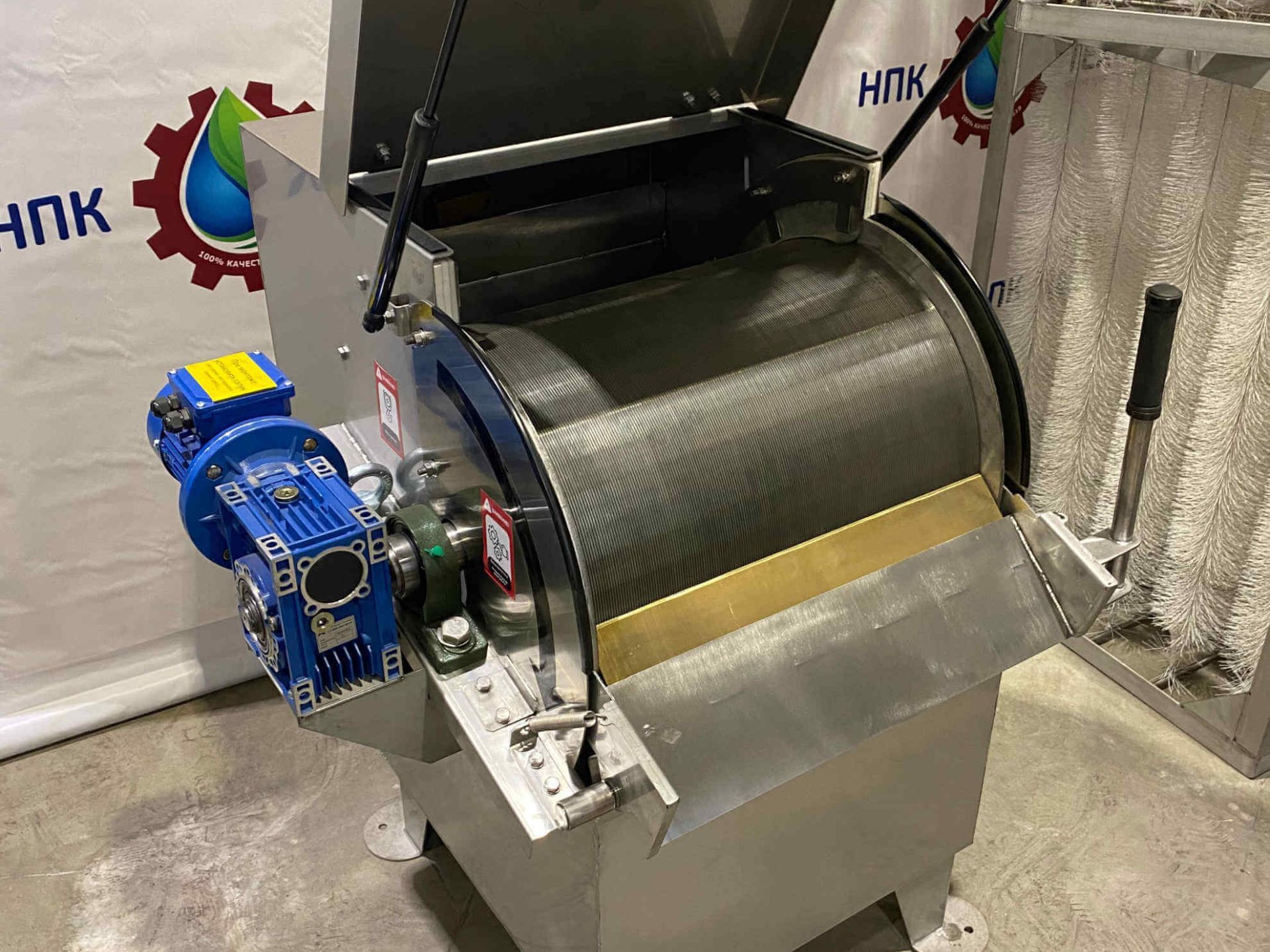

Барабан (сито) — изготавливается из нержавеющей стали AISI 304/316/321 методом намотки проволоки треугольного сечения на раму с продольными ребрами. Обеспечивает высокую жесткость и точный зазор от 0,15 до 2 мм. Возможно исполнение из перфорированного листа.
-
Корпус и камеры — включает приемную камеру и камеру сбора очищенного стока. Все элементы выполнены из коррозионно-стойких материалов.
-
Система очистки — статический скребок для удаления отходов и автоматическая промывка форсунками водой под давлением (по таймеру или постоянно).
-
Привод — мотор-редуктор, соединенный с валом барабана, обеспечивает стабильное вращение при максимальной загрузке.
-
Шкаф управления — входит в комплектацию, обеспечивает автоматическое управление: пуск/остановку, контроль промывки, прием сигналов от датчика уровня. Предусмотрена интеграция в АСУ ТП.
Модельный ряд
| Модель | Производительность (м3/ч) | Прозор решетки (мм) | Габаритные размеры (мм) | Диаметр барабана (мм) | Длина барабана (мм) |
|---|---|---|---|---|---|

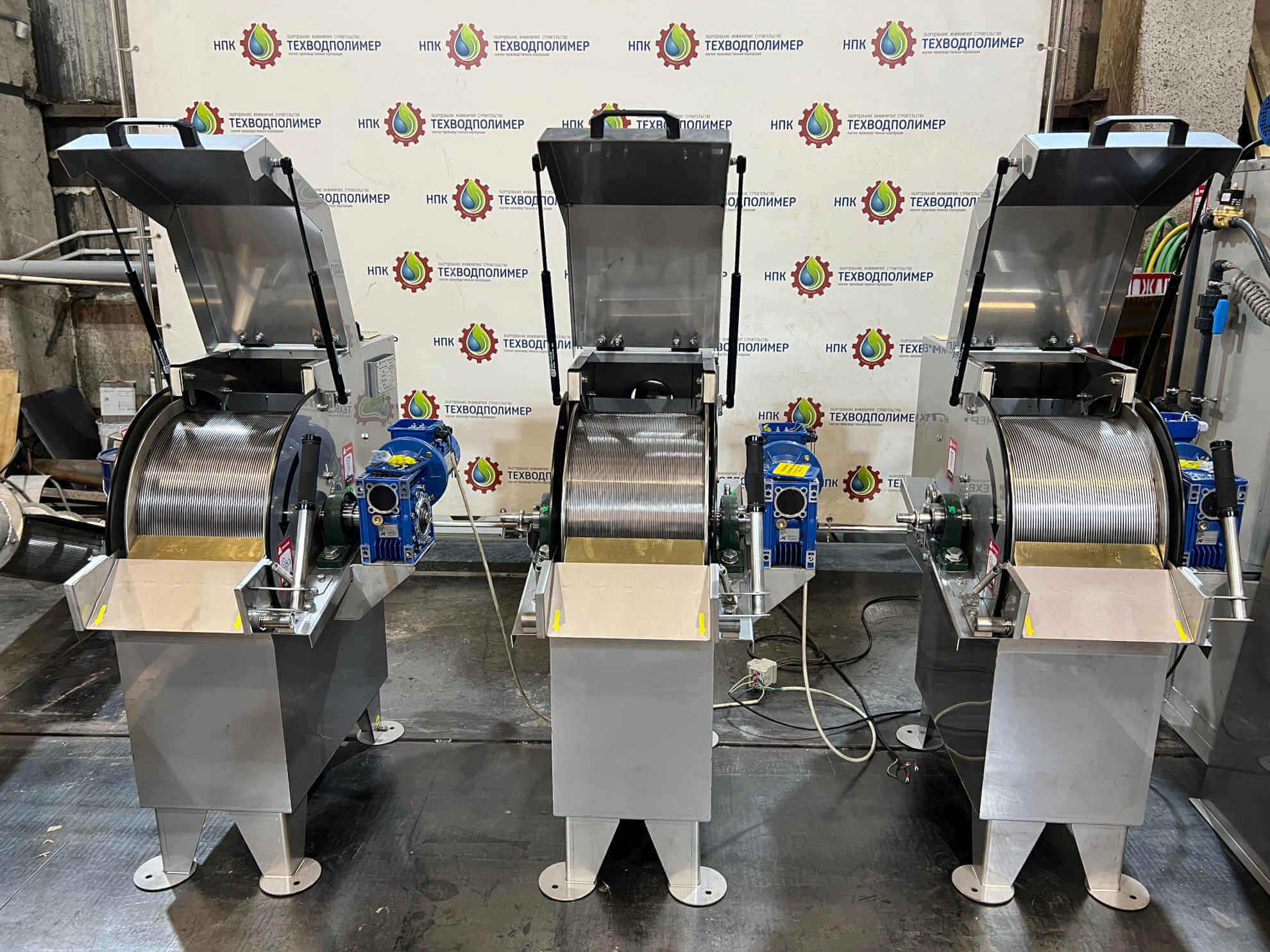

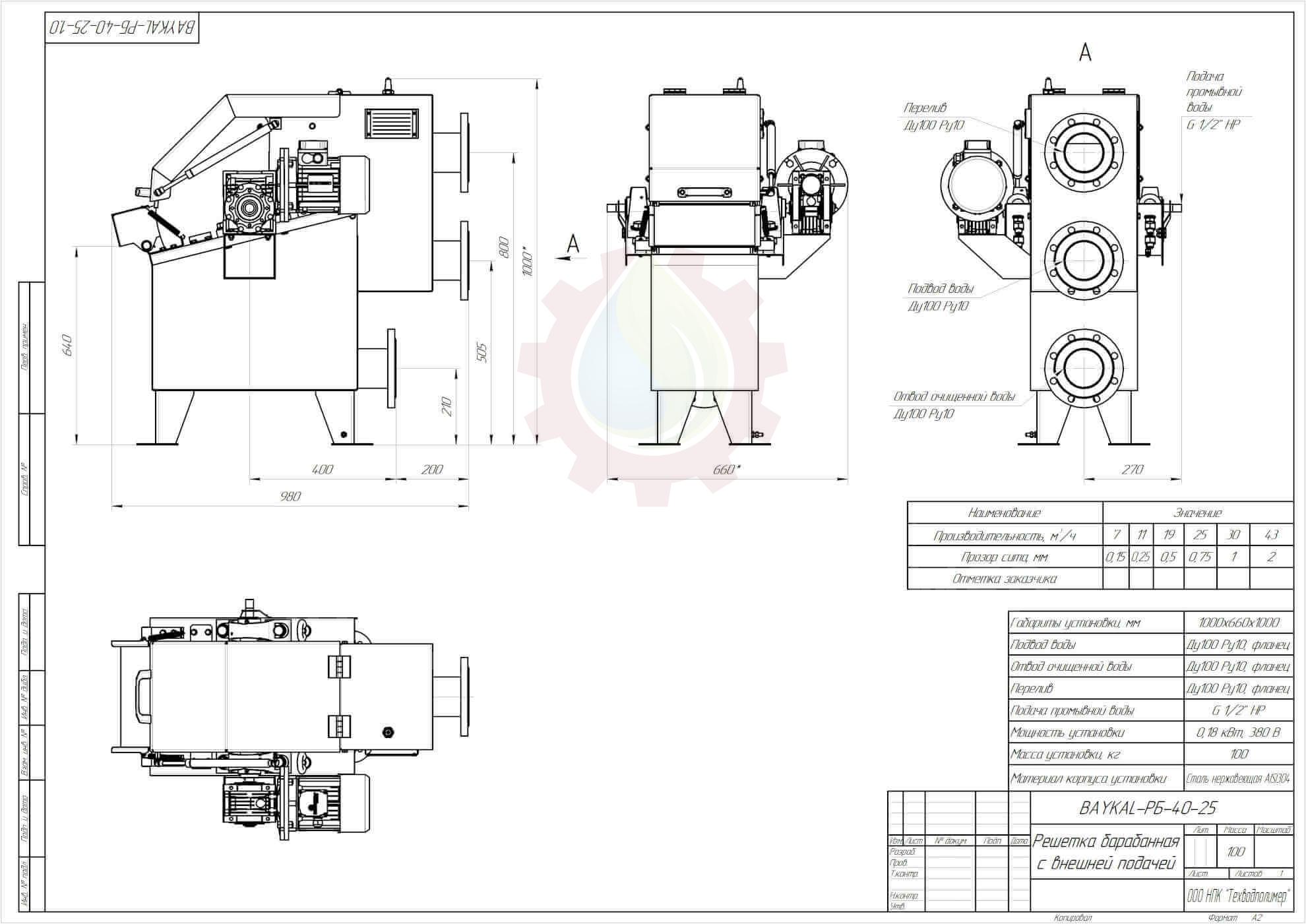

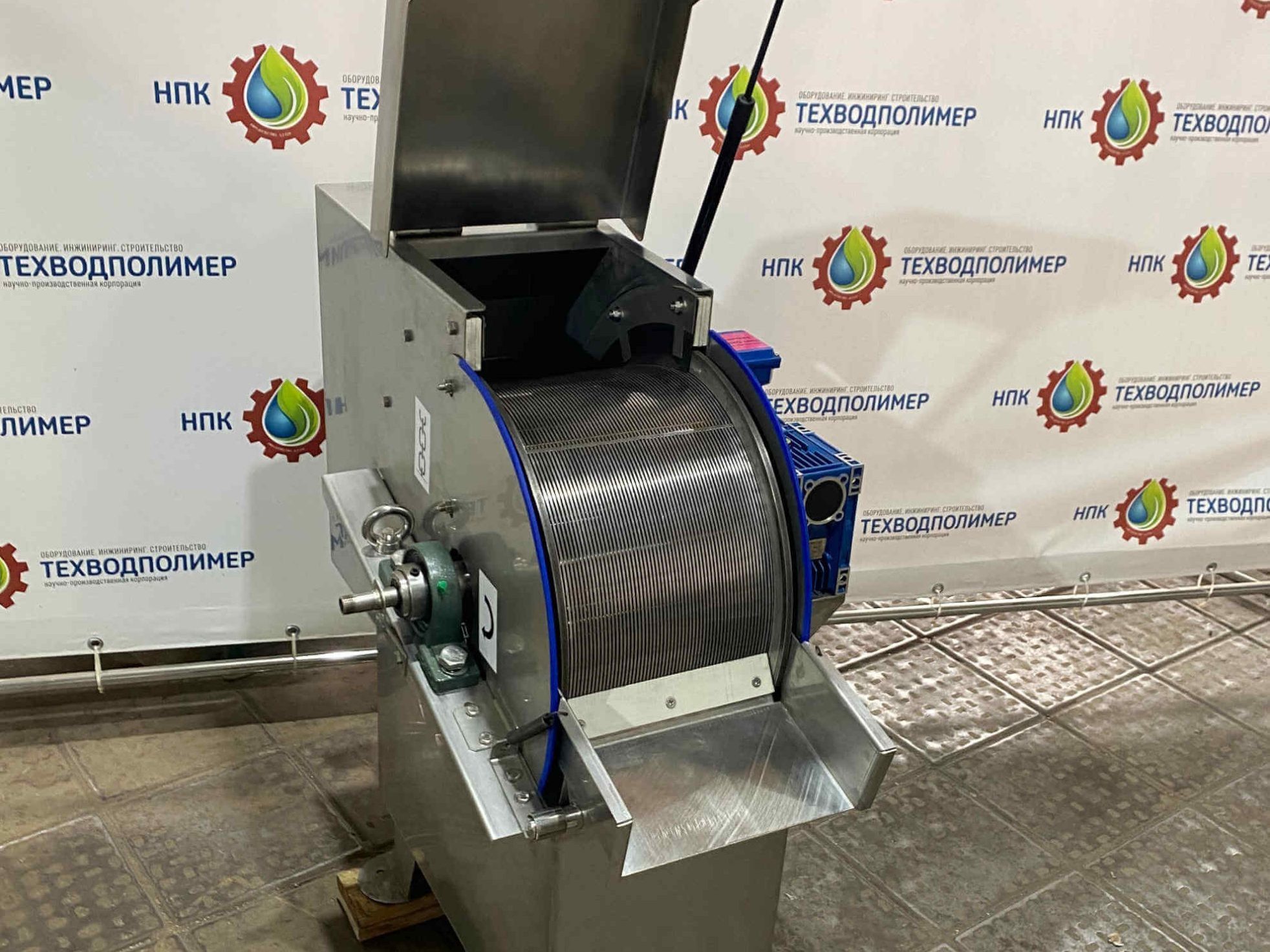

| BAYKAL-РБ (БАЙКАЛ-РБ)-40-25 | 7-43 | 0,15-2 | 1000х660х1000 | 400 | 250 |

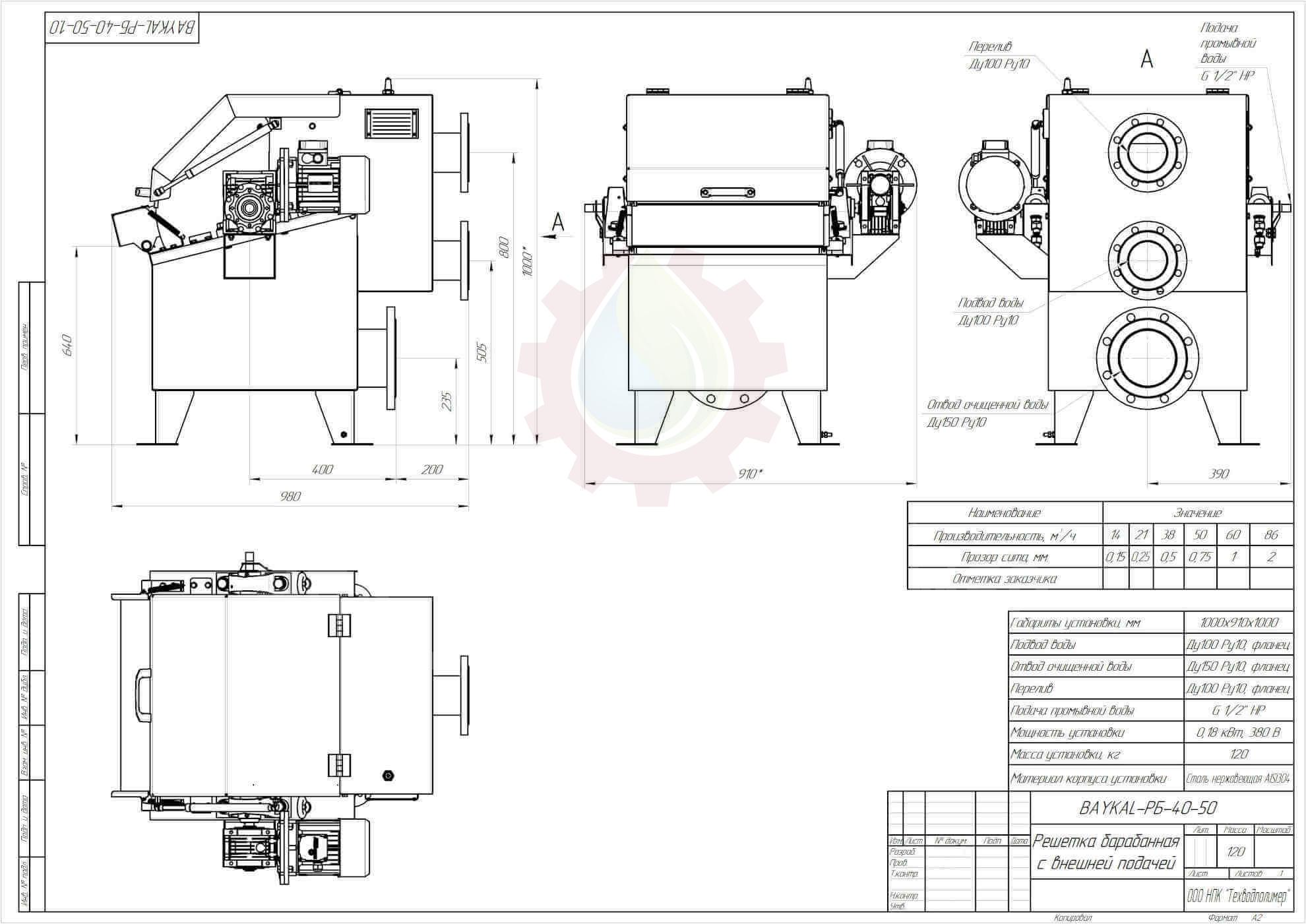

| BAYKAL-РБ (БАЙКАЛ-РБ)-40-50 | 14-86 | 0,15-2 | 1000х910х1000 | 400 | 500 |

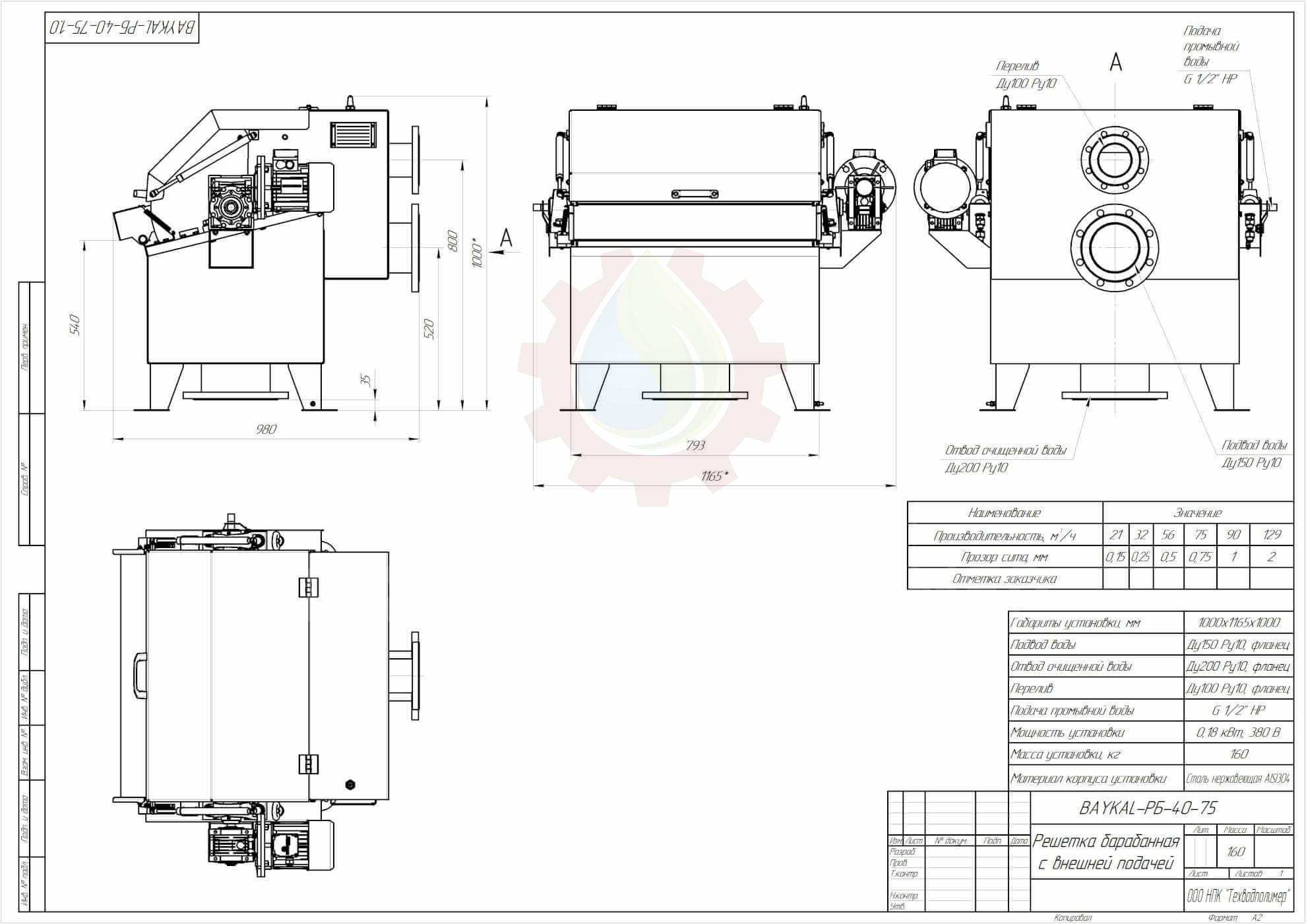

| BAYKAL-РБ (БАЙКАЛ-РБ)-40-75 | 21-129 | 0,15-2 | 1000х1080х1000 | 400 | 750 |

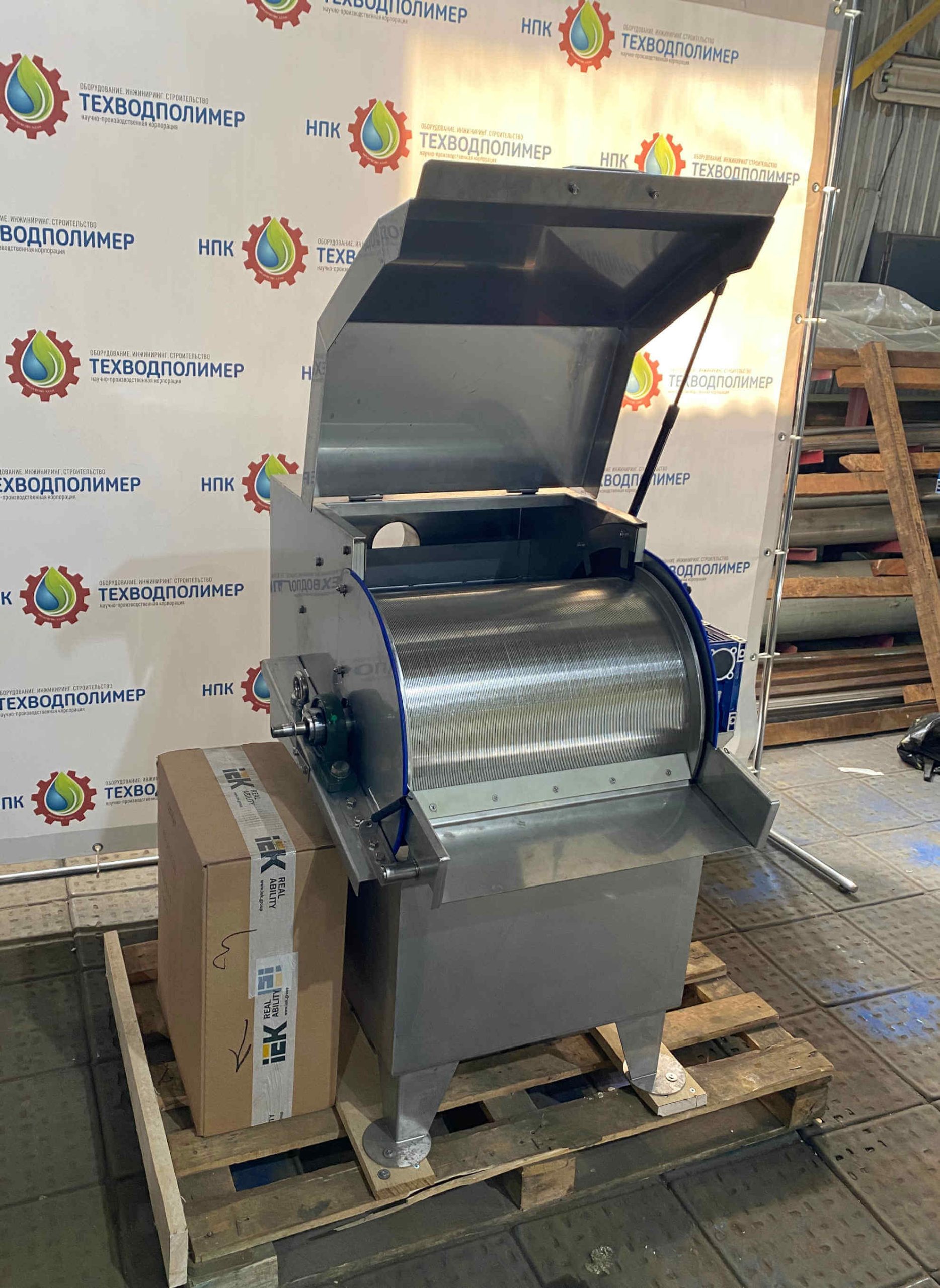

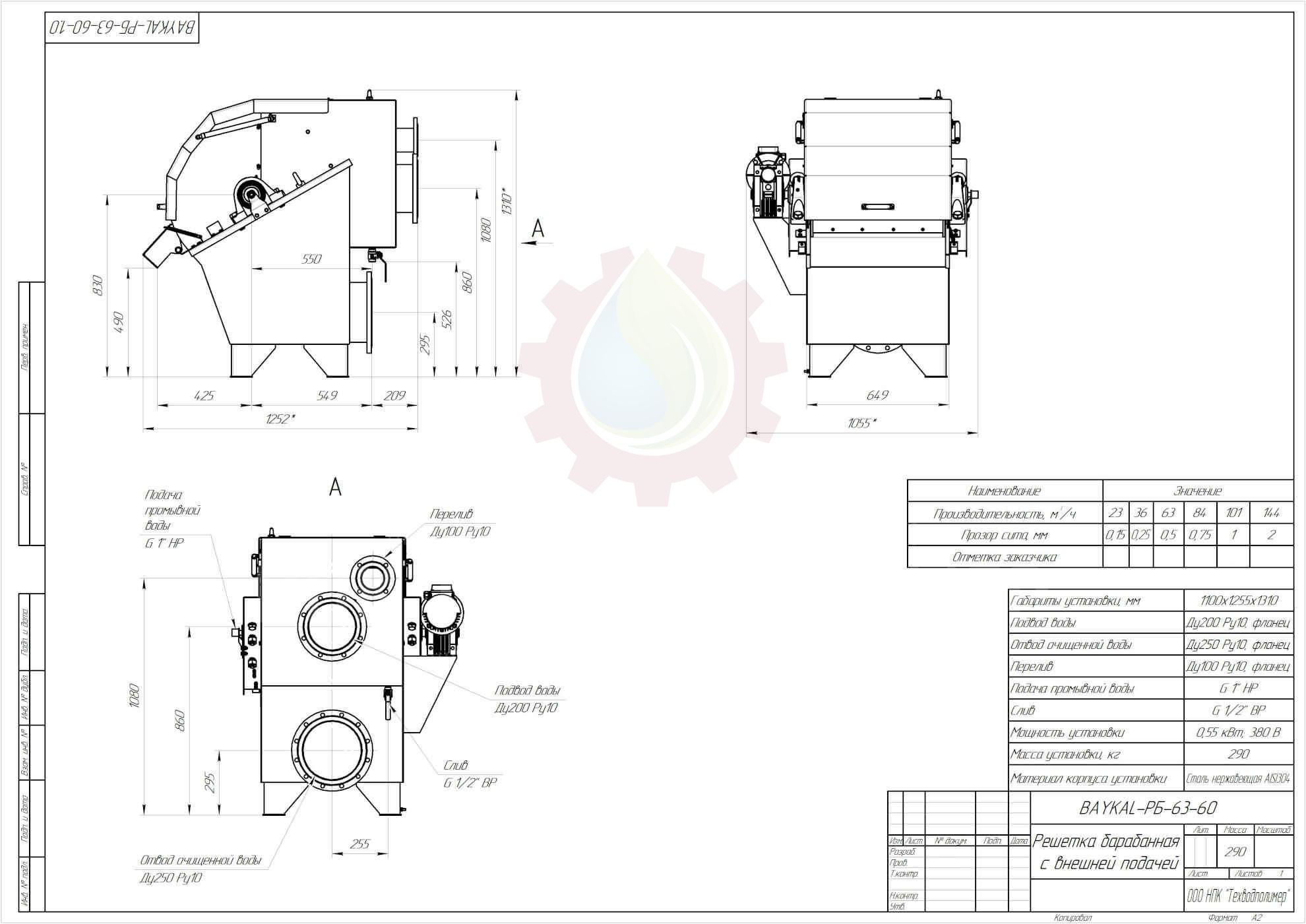

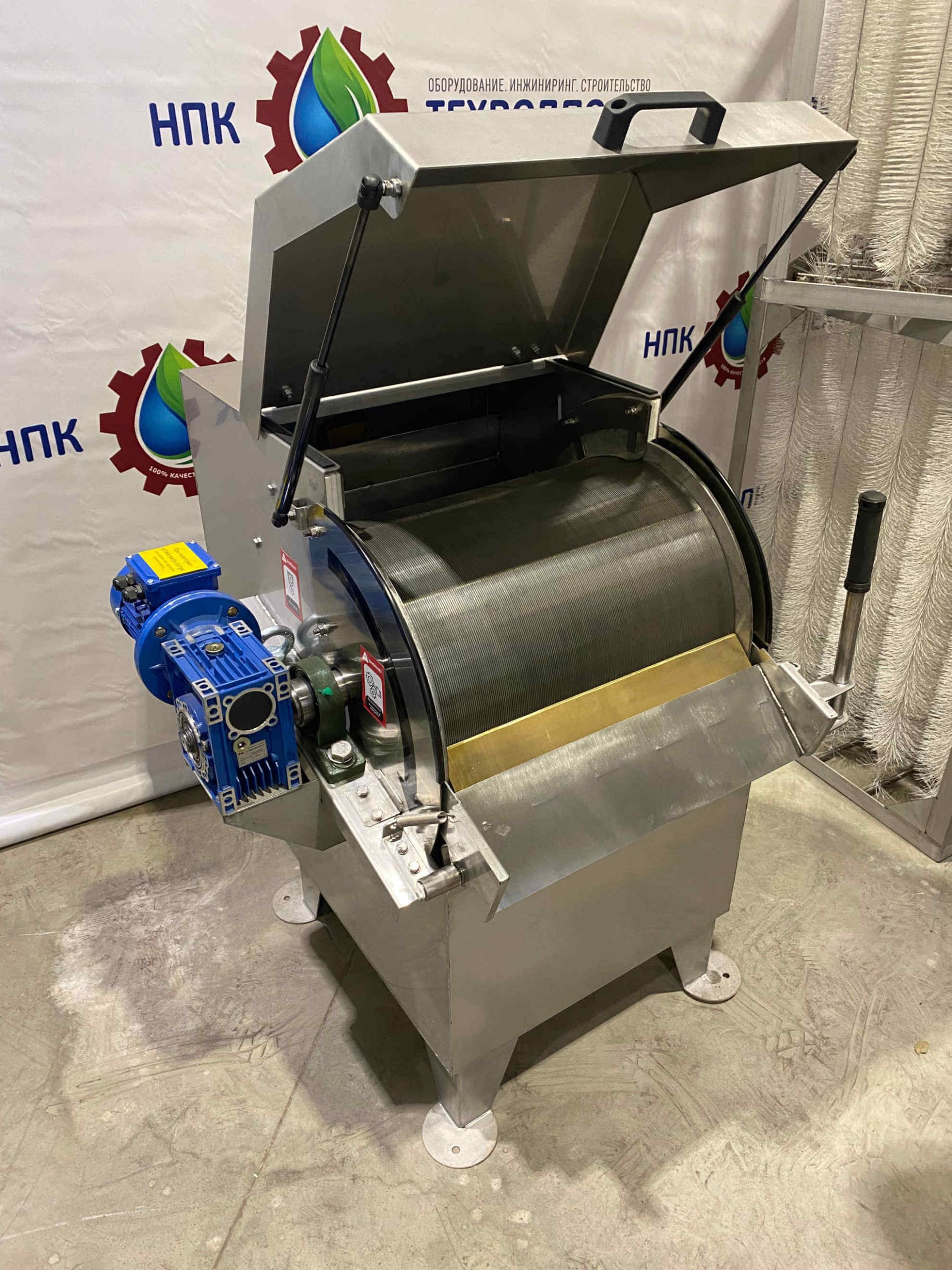

| BAYKAL-РБ (БАЙКАЛ-РБ)-63-60 | 23-144 | 0,15-2 | 1260х1060х1310 | 630 | 600 |

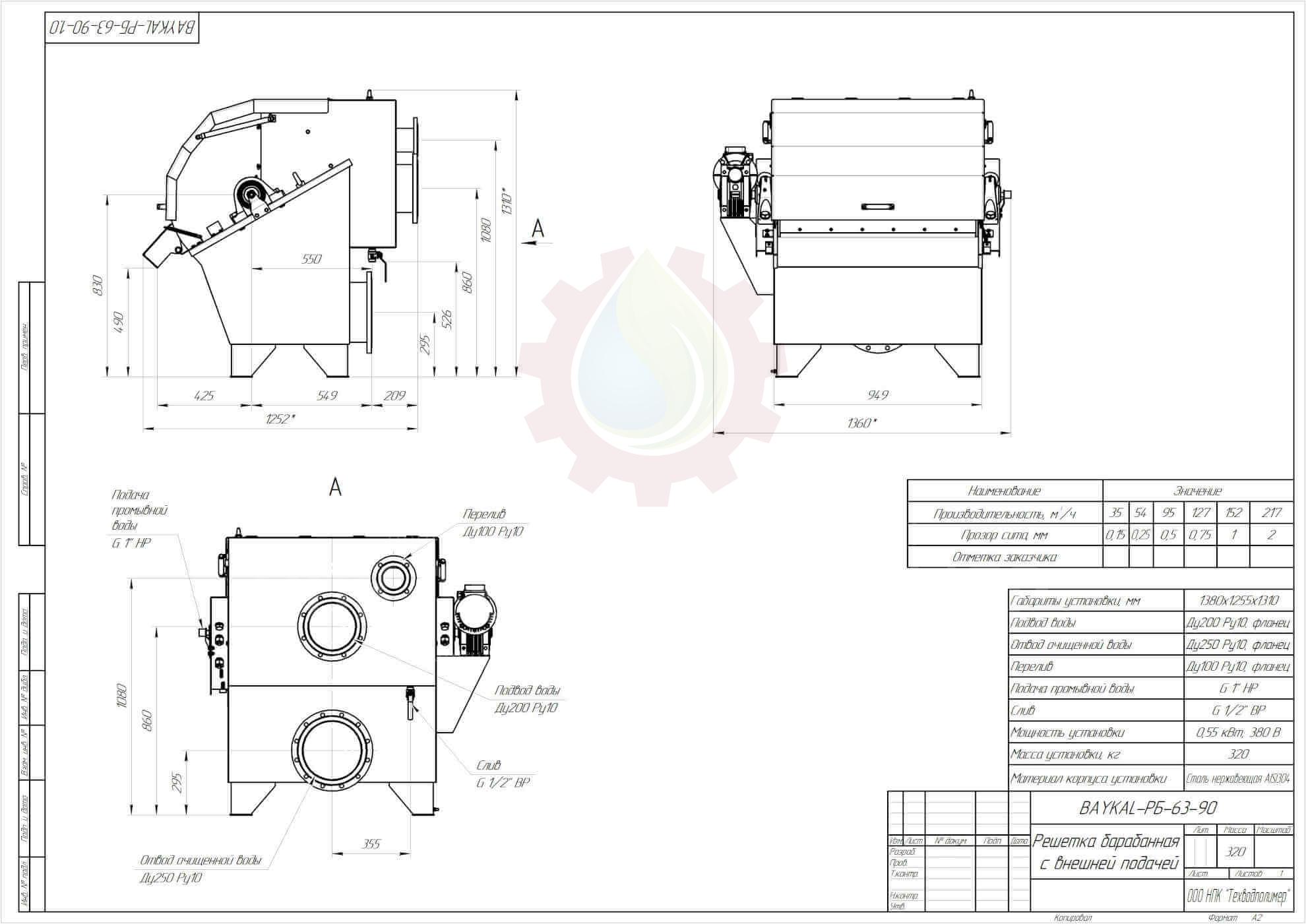

| BAYKAL-РБ (БАЙКАЛ-РБ)-63-90 | 35-217 | 0,15-2 | 1260х1380х1310 | 630 | 900 |

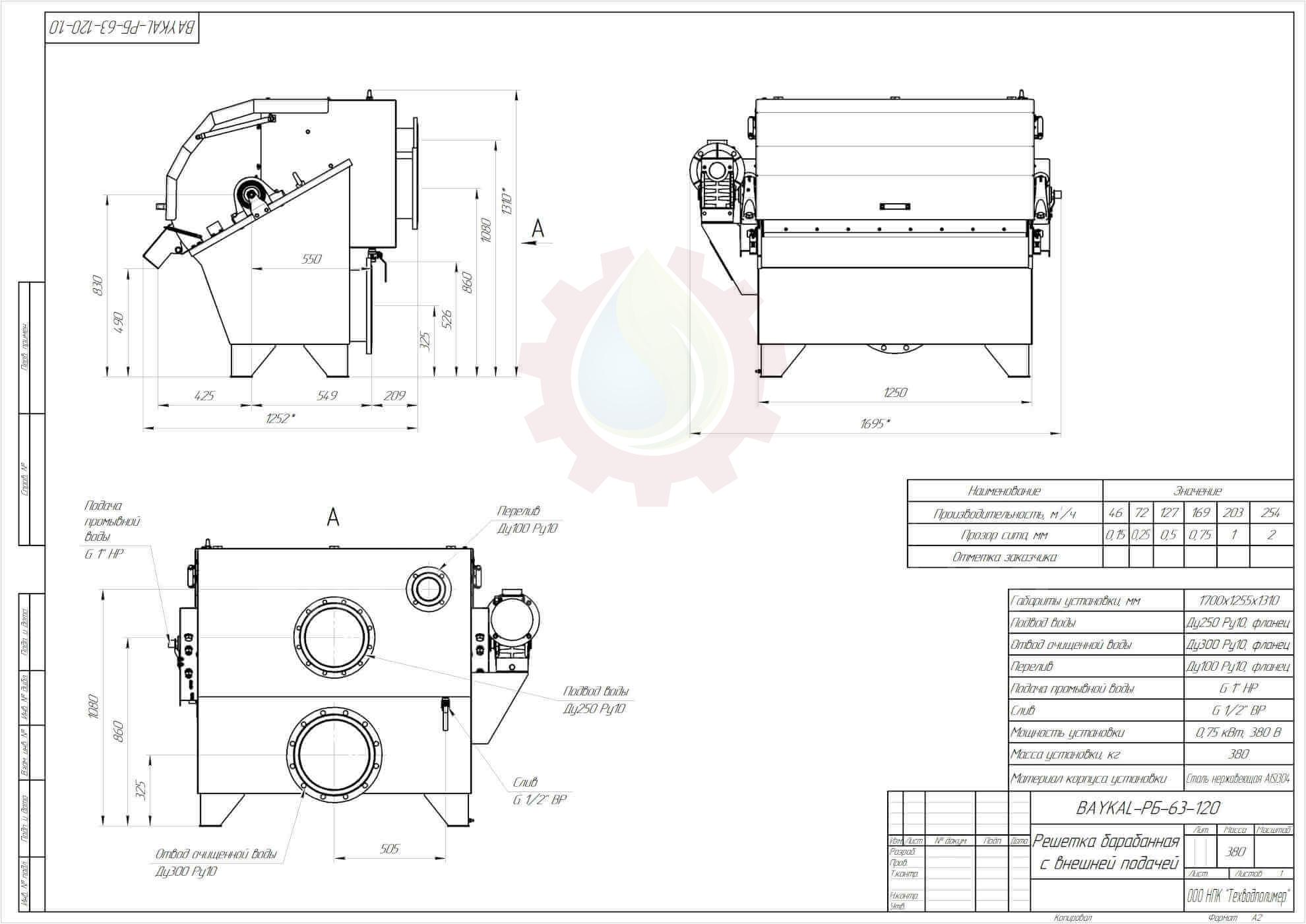

| BAYKAL-РБ (БАЙКАЛ-РБ)-63-120 | 46-288 | 0,15-2 | 1260х1700х1310 | 630 | 1200 |

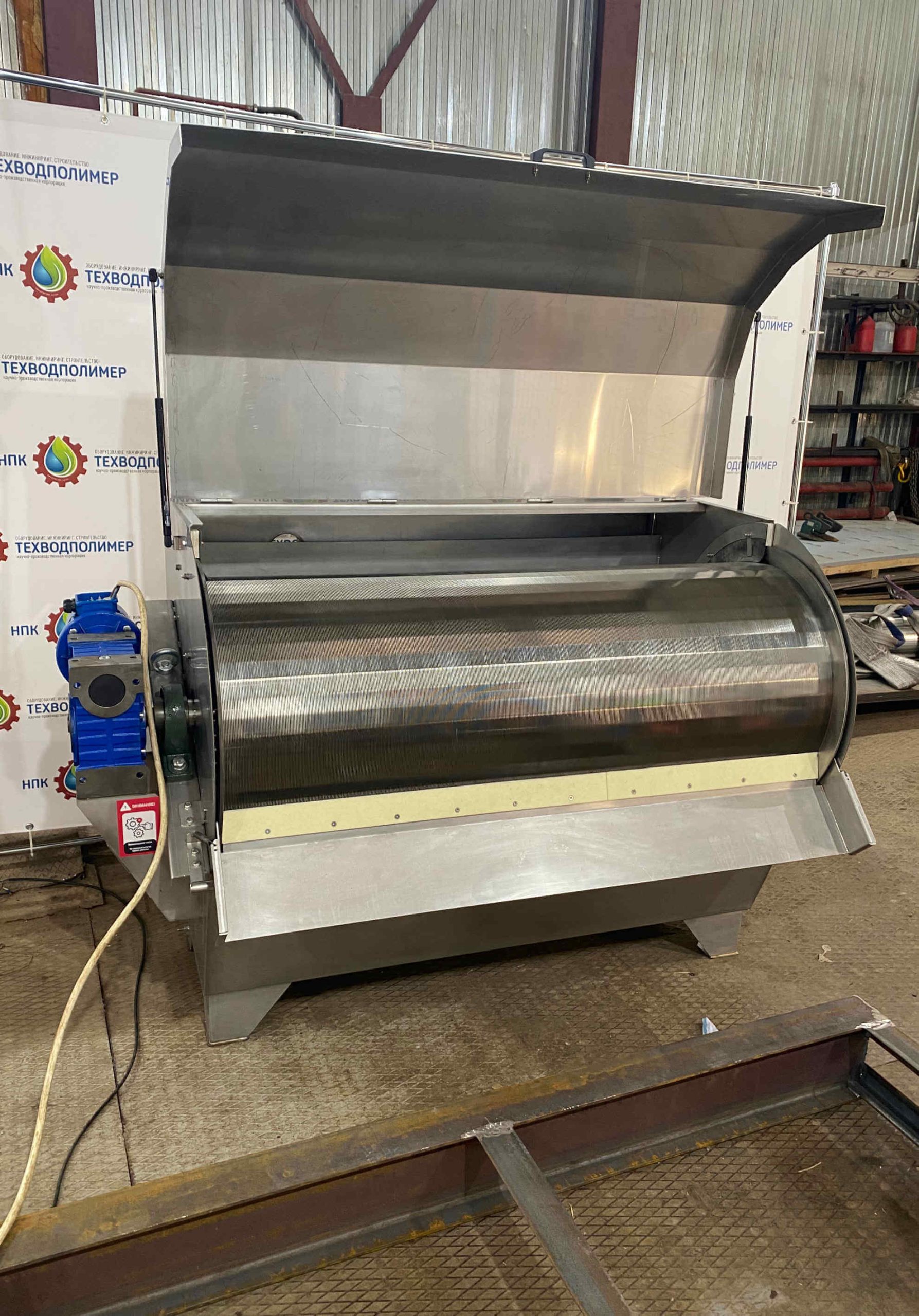

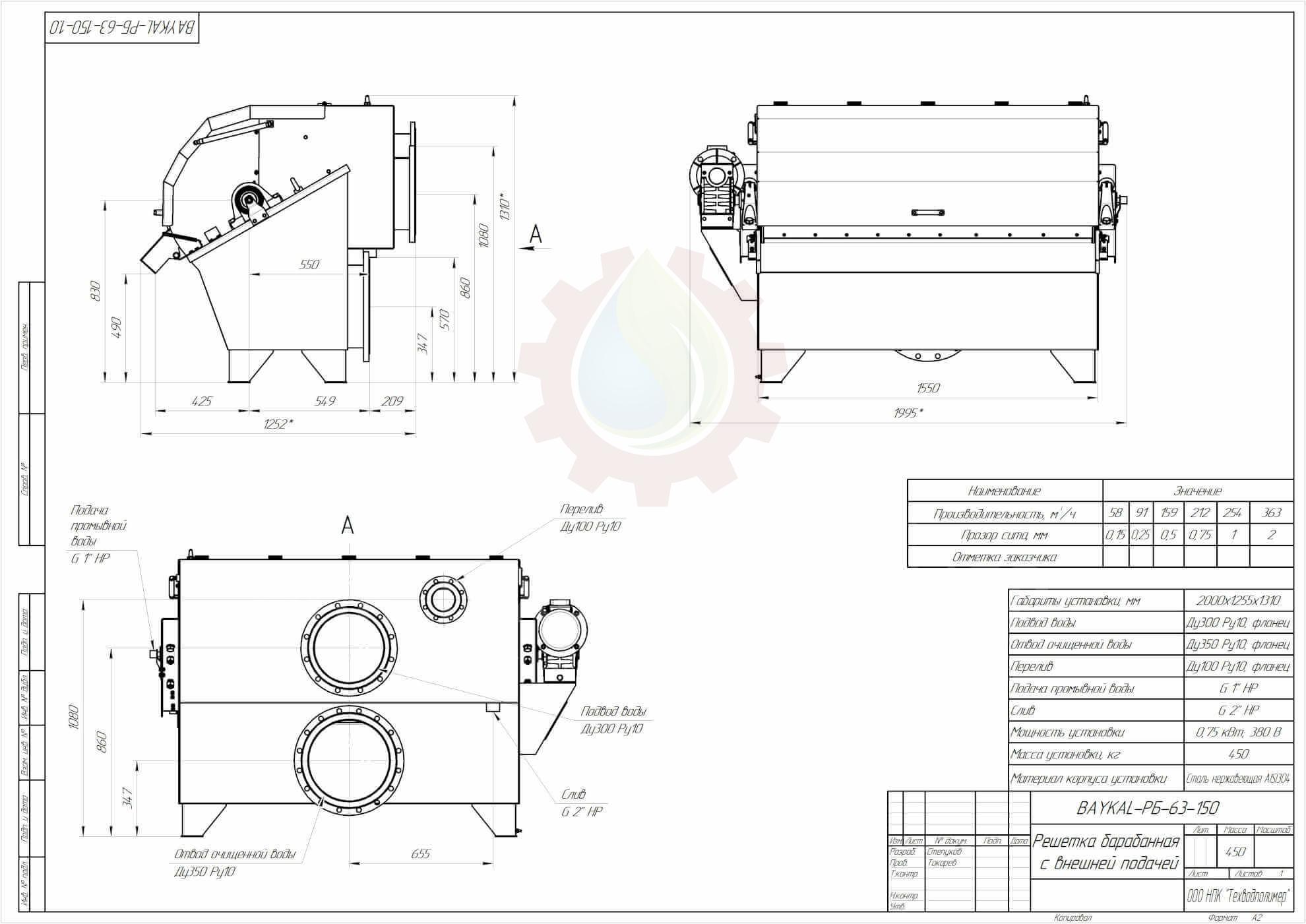

| BAYKAL-РБ (БАЙКАЛ-РБ)-63-150 | 58-363 | 0,15-2 | 1260х2000х1310 | 630 | 1500 |
