Применяется: для осаждения мелкодисперсных взвешенных веществ под действием силы тяжести.
Принцип работы: конструкция использует наклонные пластины (тонкослойные модули), которые значительно увеличивают площадь осаждения. Частицы взвеси оседают на пластинах и сползают в шламосборник, а осветленная вода поступает на дальнейшие стадии очистки.
Дополнительно поставляется: флокулятор, станция приготовления реагента, насос подачи.
Материалы изготовления: Конструкционная сталь с антикоррозийным покрытием, Нержавеющая сталь марки (AISI 304, 316, 321)
Сроки поставки: 40-75 рабочих дней в зависимости от загруженности производства
Отправьте заполненный лист нам на почту info@tvpmos.ru
Конструкционные особенности тонкослойного отстойника

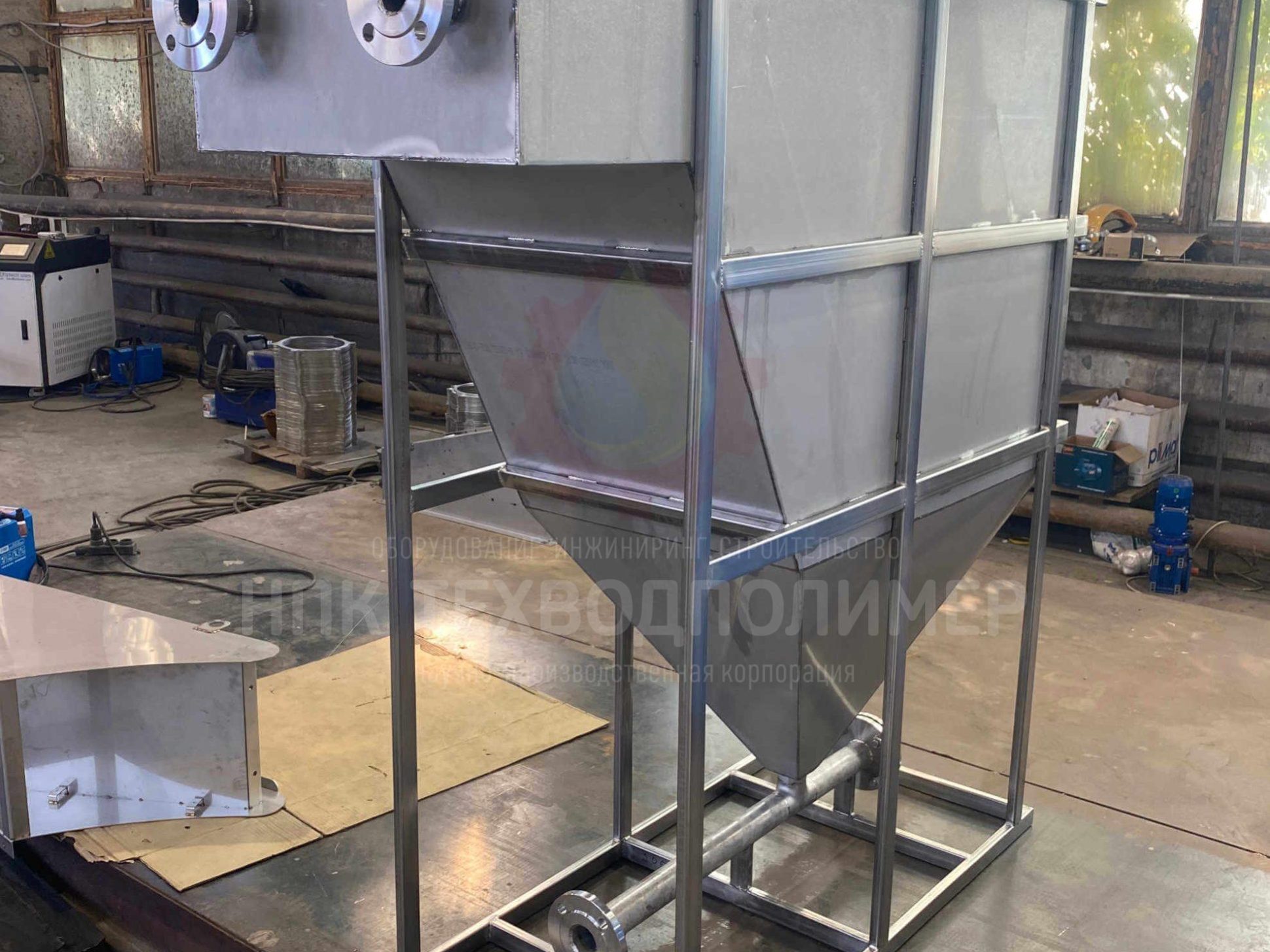

Корпус — из нержавеющей или конструкционной стали, прямоугольной формы, с патрубками для подачи воды и отвода осветленной жидкости и осадка.

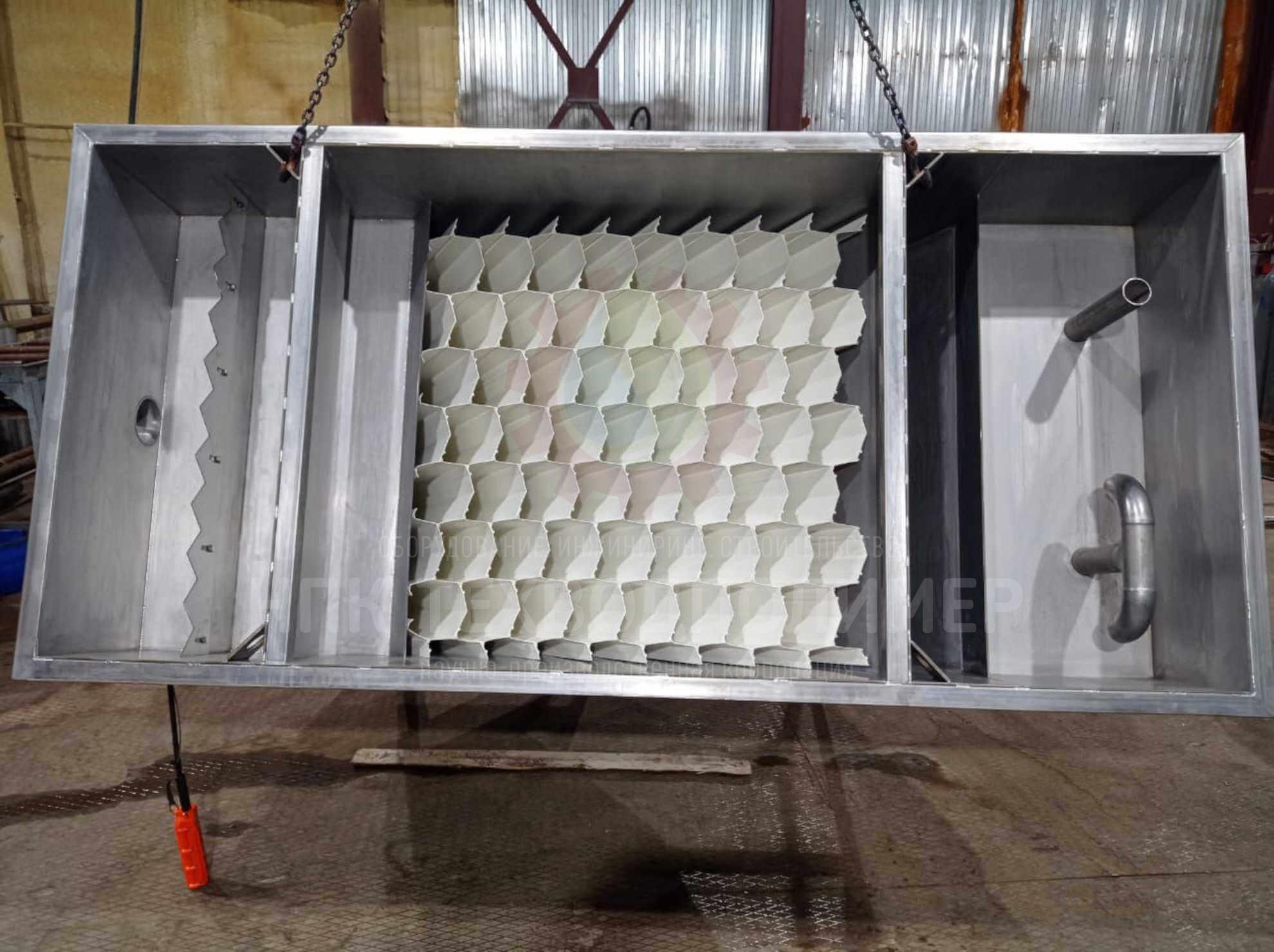

Пластинчатые модули (сепарационные блоки) — пакеты тонких пластин из ПНД с зазором 7,5–60 мм, установленные под углом 55–60° для эффективного сползания осадка.
Распределительная система — обеспечивает равномерную подачу жидкости в межпластинчатое пространство.
Система сбора осветленной воды — сборные лотки или желоба в верхней части отстойника.
Система удаления осадка — бункер или шламонакопитель в нижней части.
Модельный ряд
| Модель | Производительность (м3/ч) | Габаритные размеры (мм) |
|---|---|---|

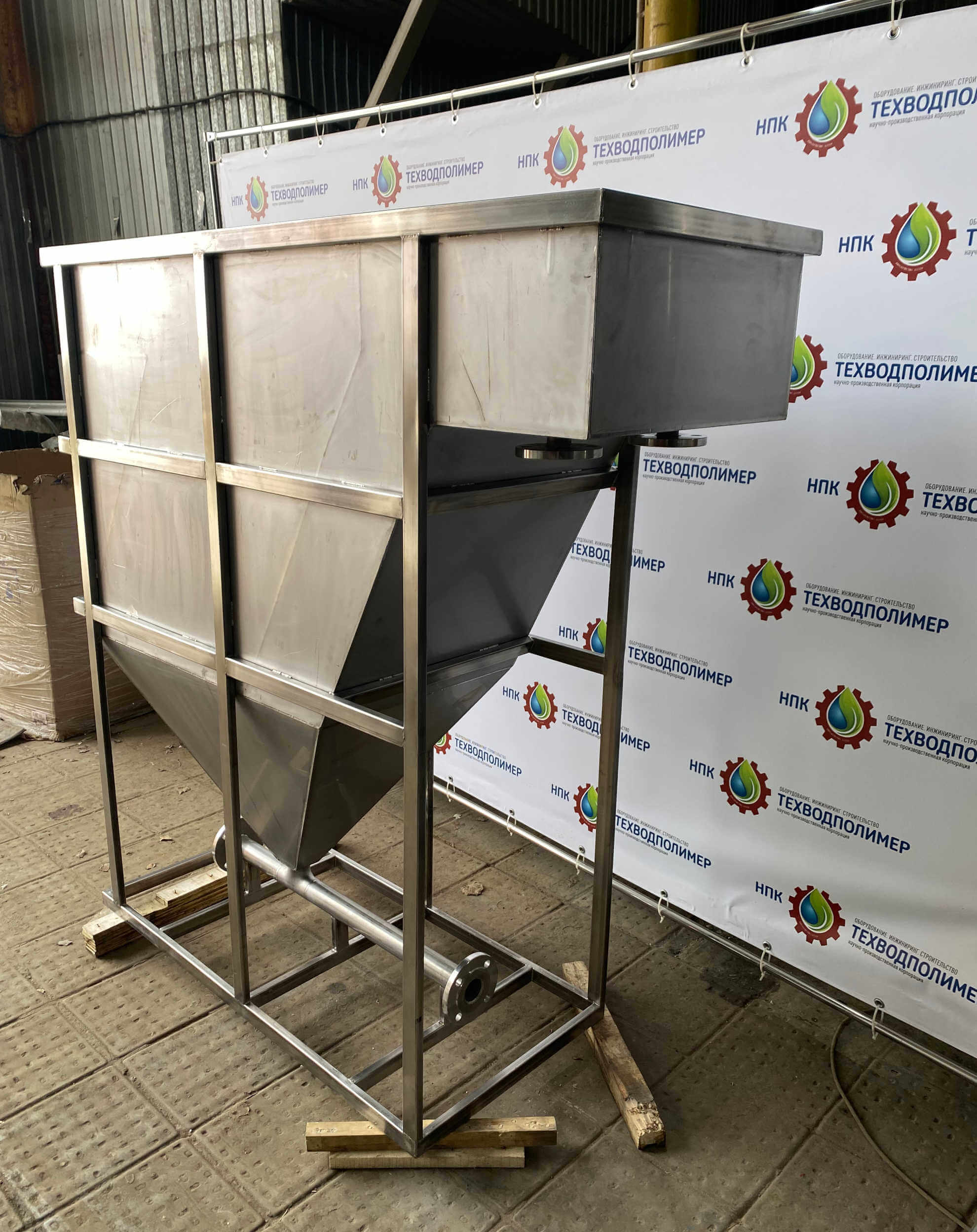

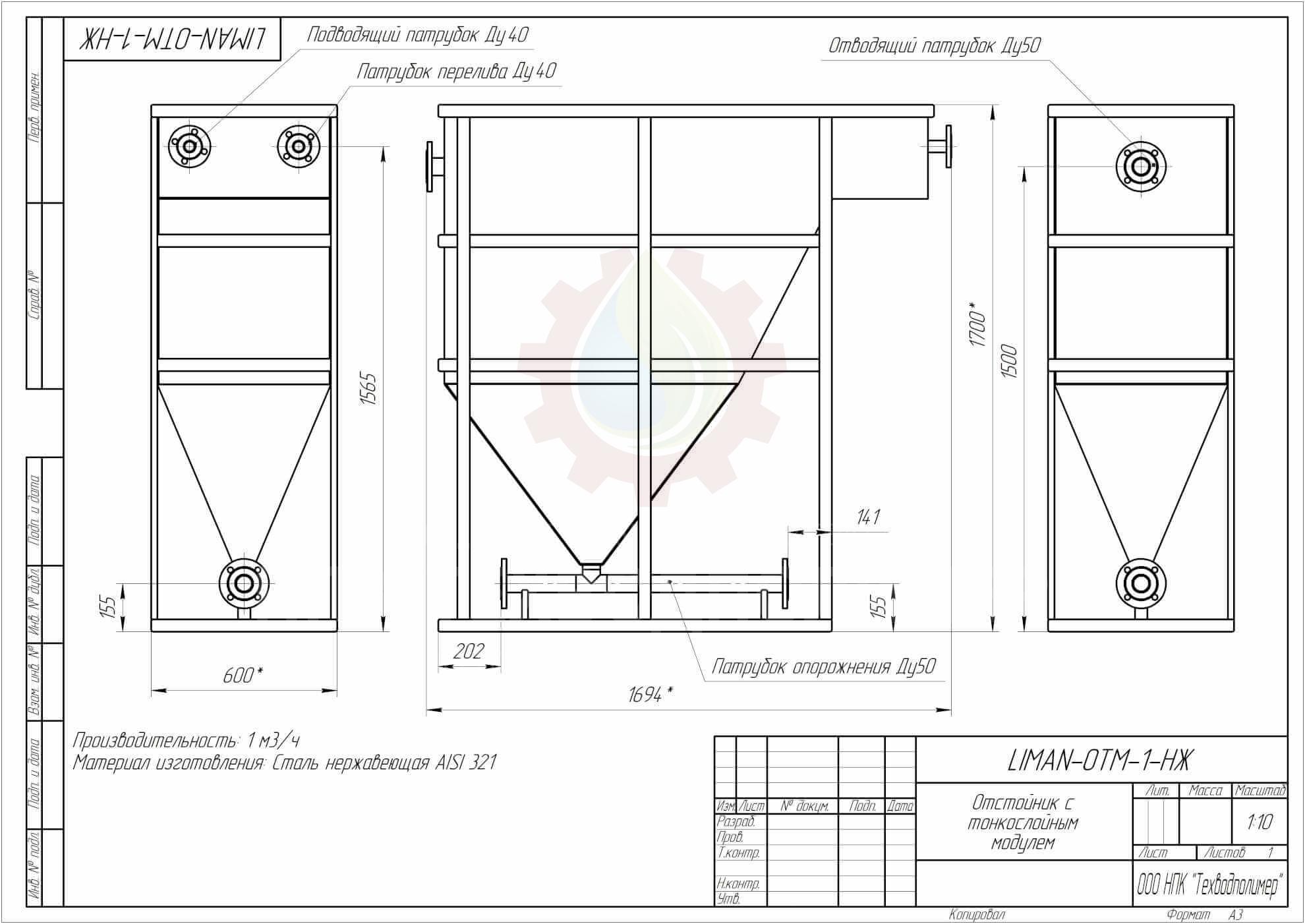

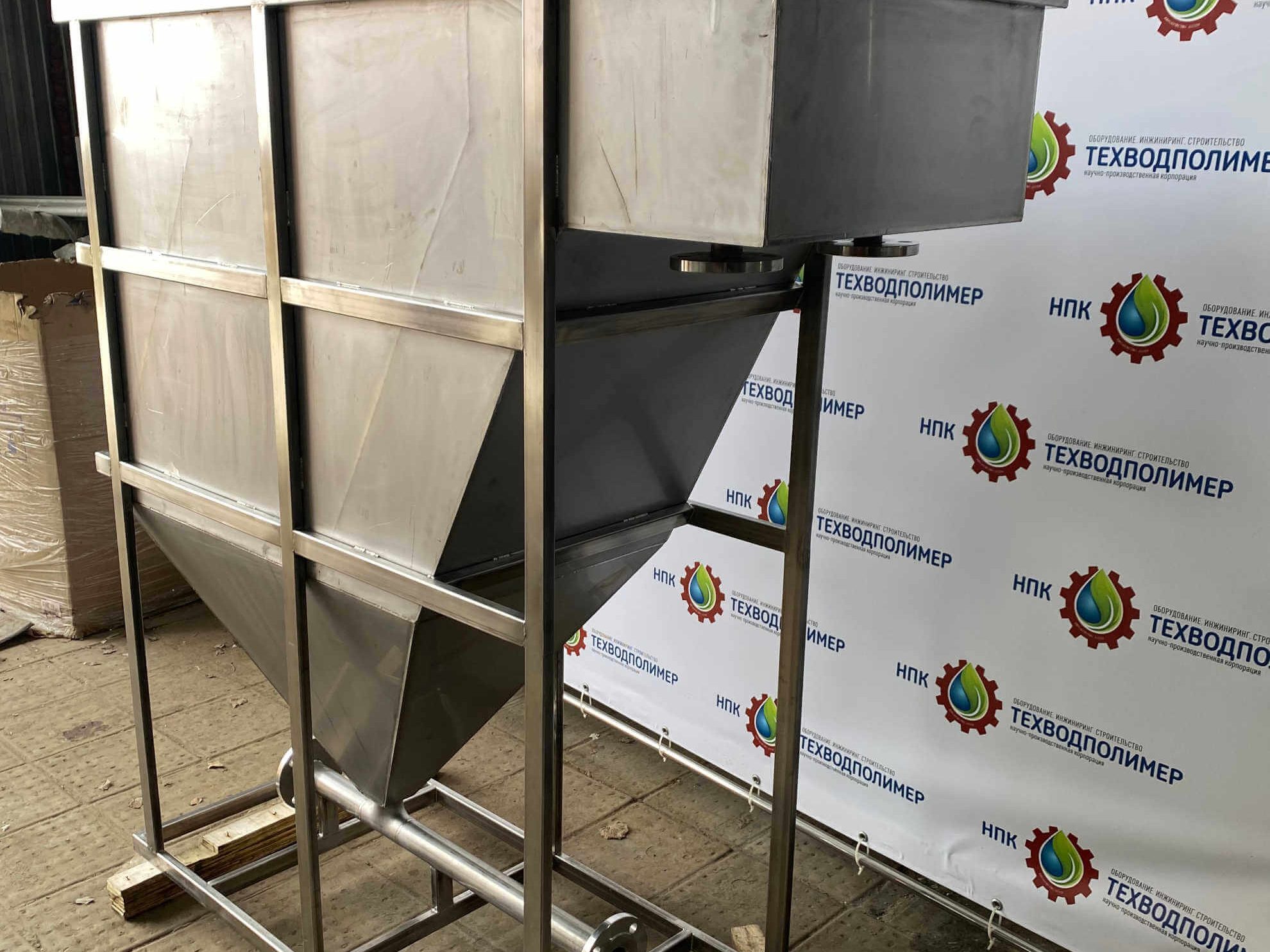

| LIMAN (ЛИМАН)-OTM-1 | 1 | 1600х600х1700 |

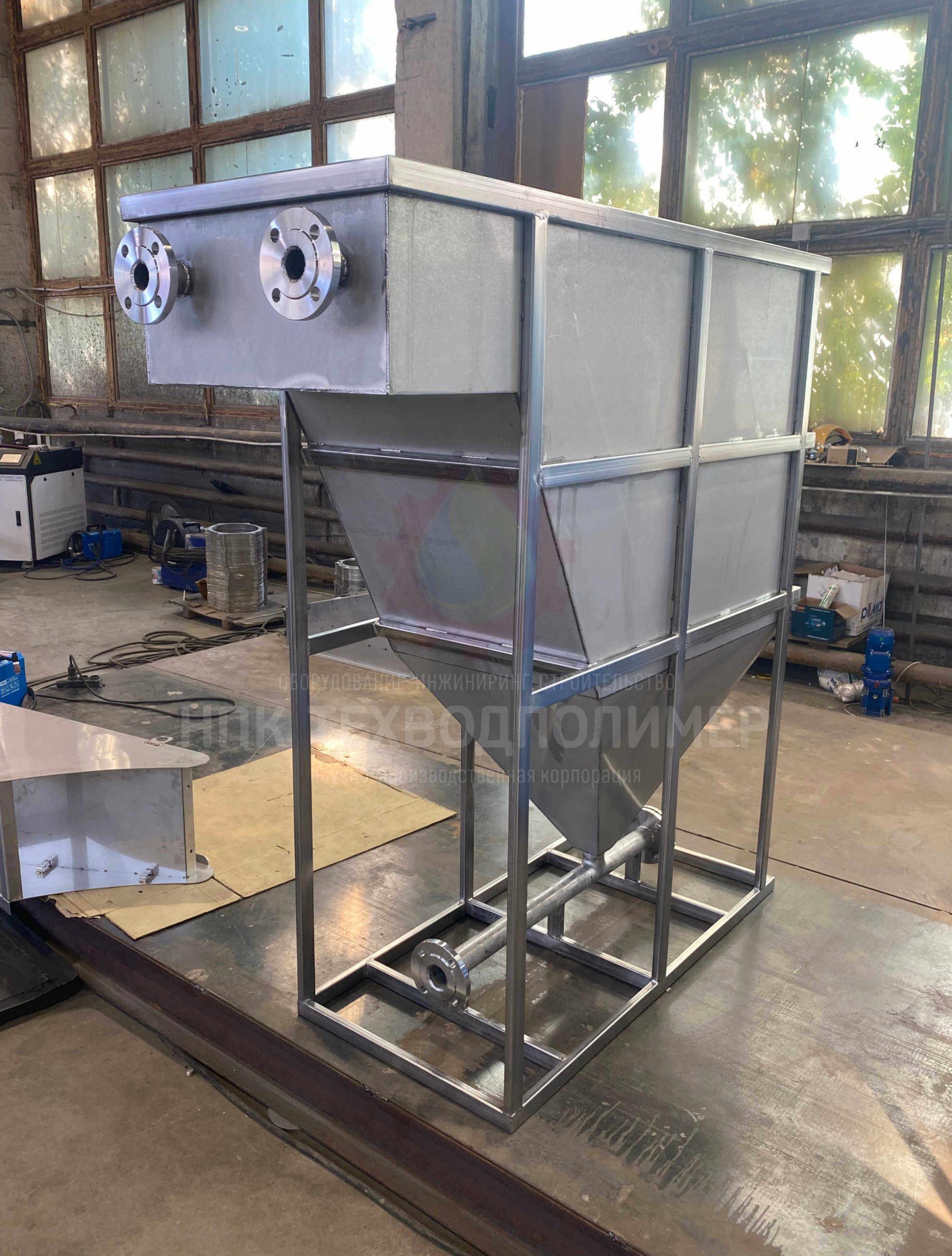

| LIMAN (ЛИМАН)-OTM-3 | 3 | 1700х1100х2200 |

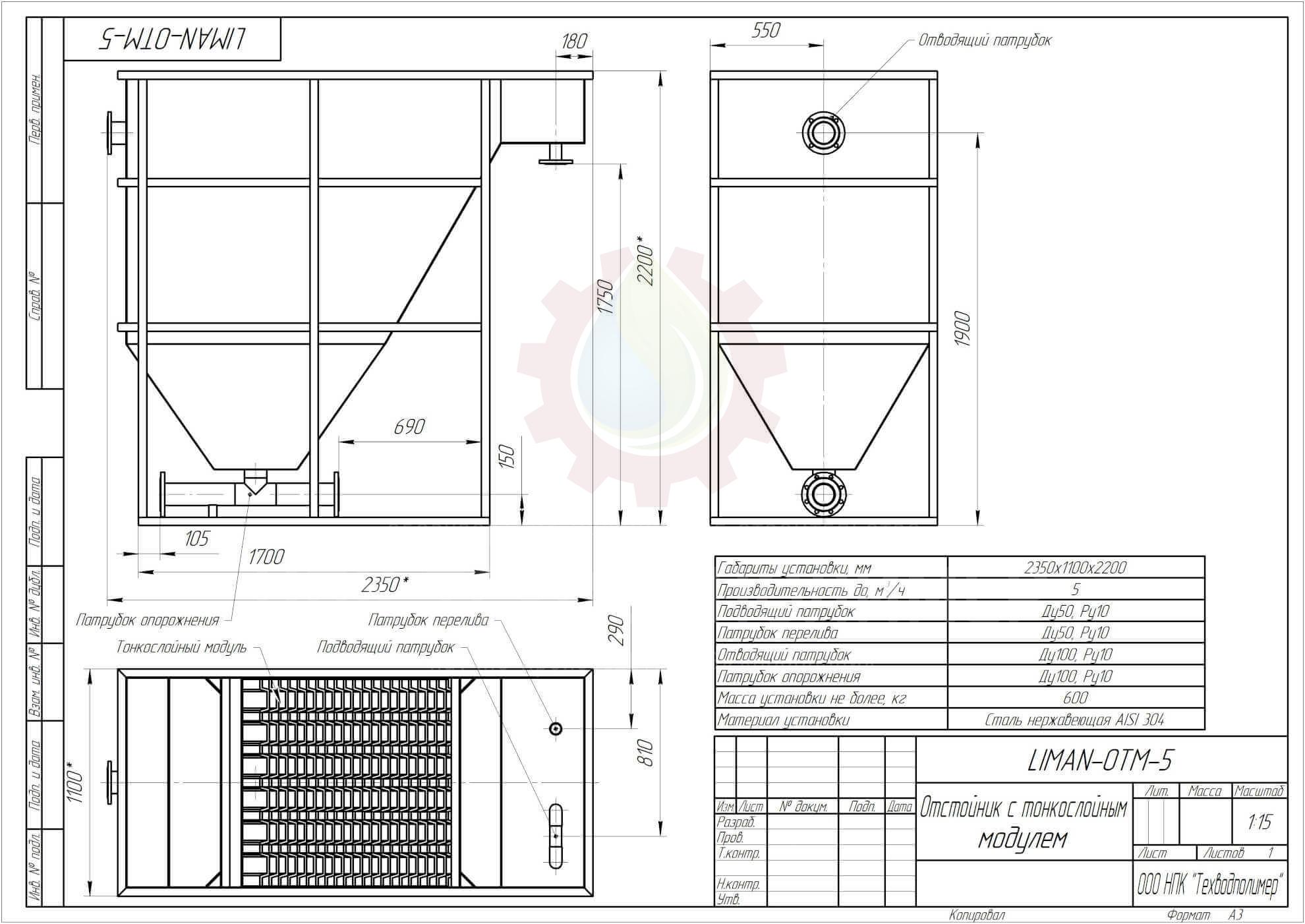

| LIMAN (ЛИМАН)-OTM-5 | 5 | 2300х1100х2200 |

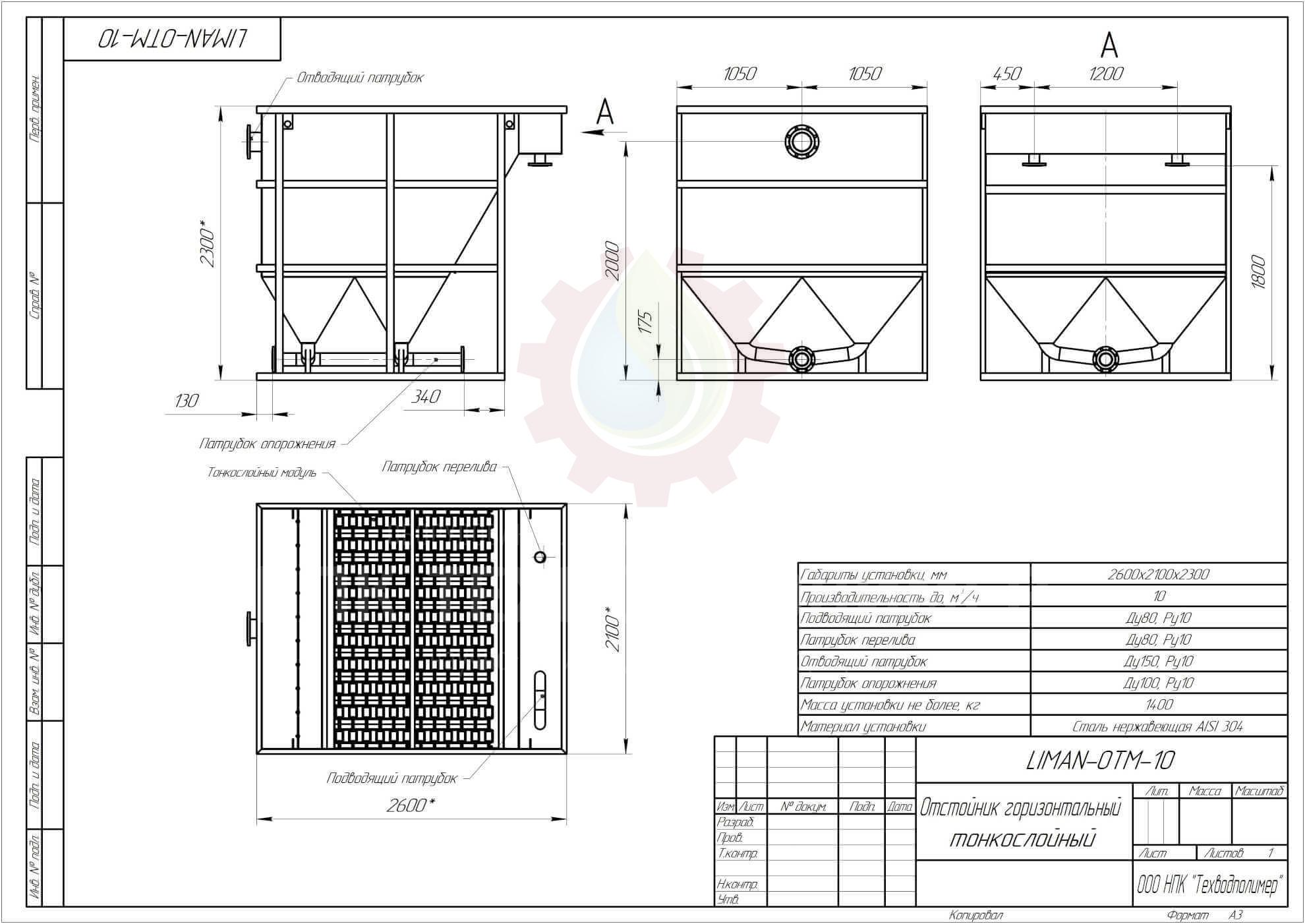

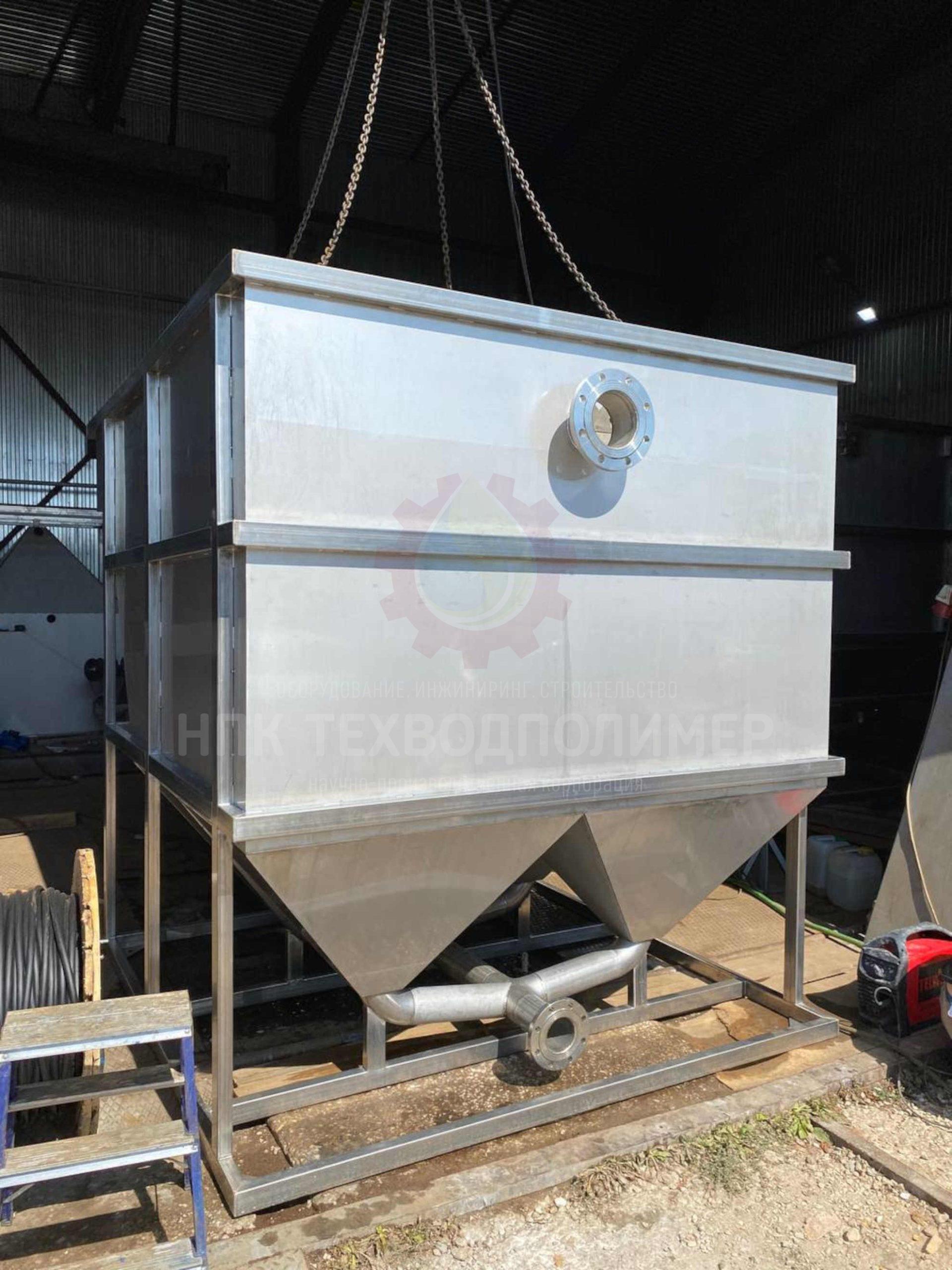

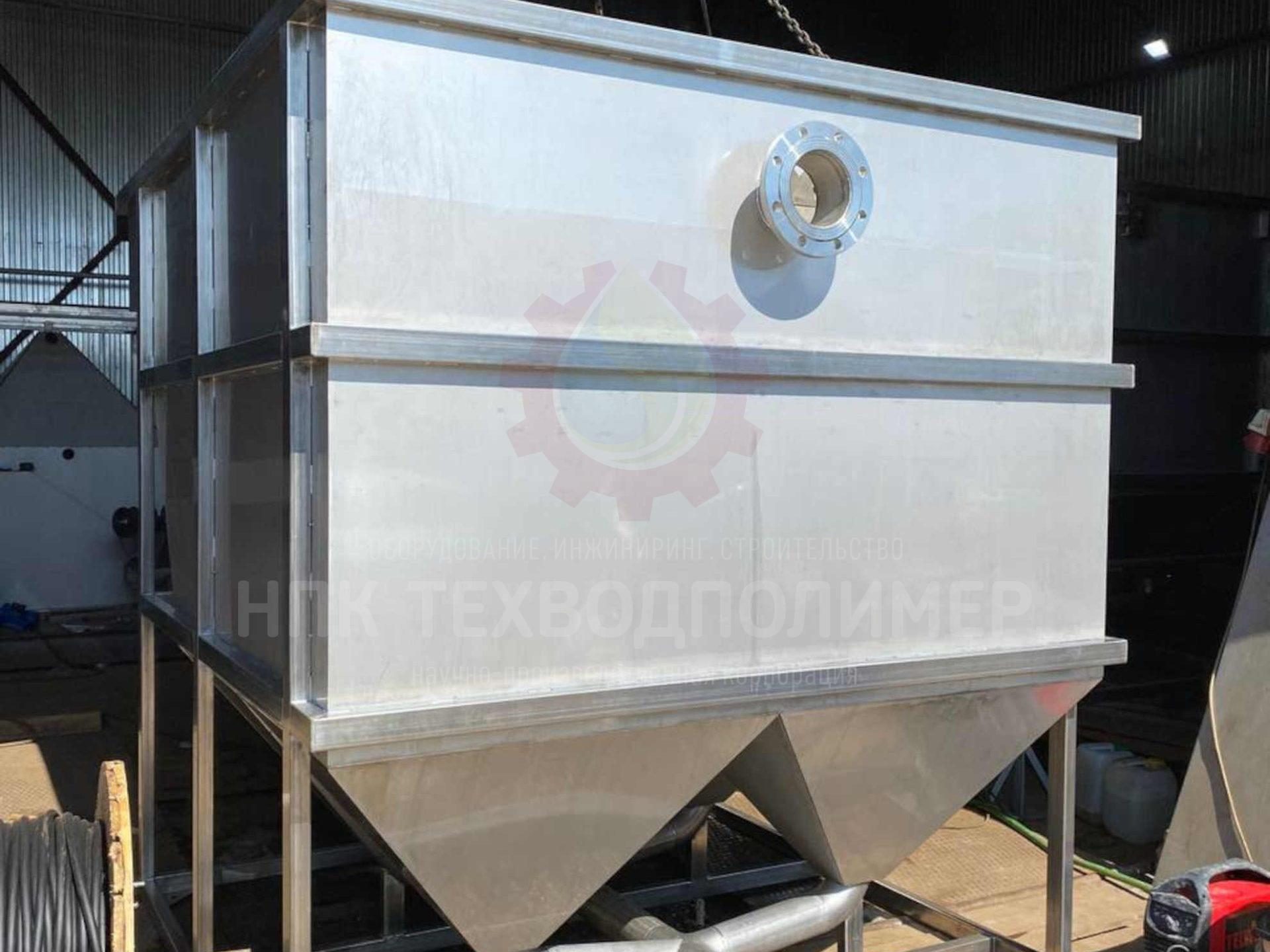

| LIMAN (ЛИМАН)-OTM-10 | 10 | 2600х2100х2300 |

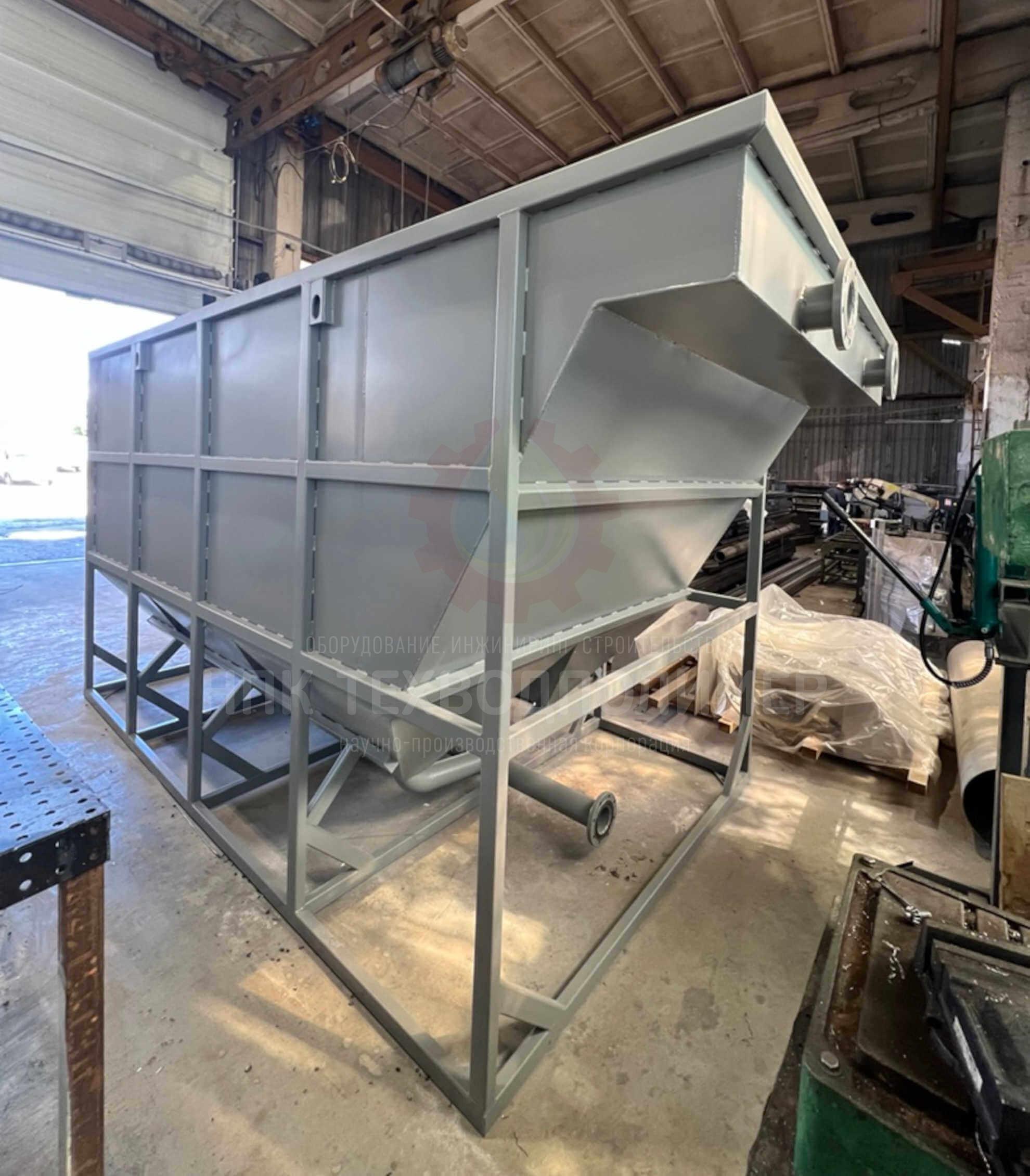

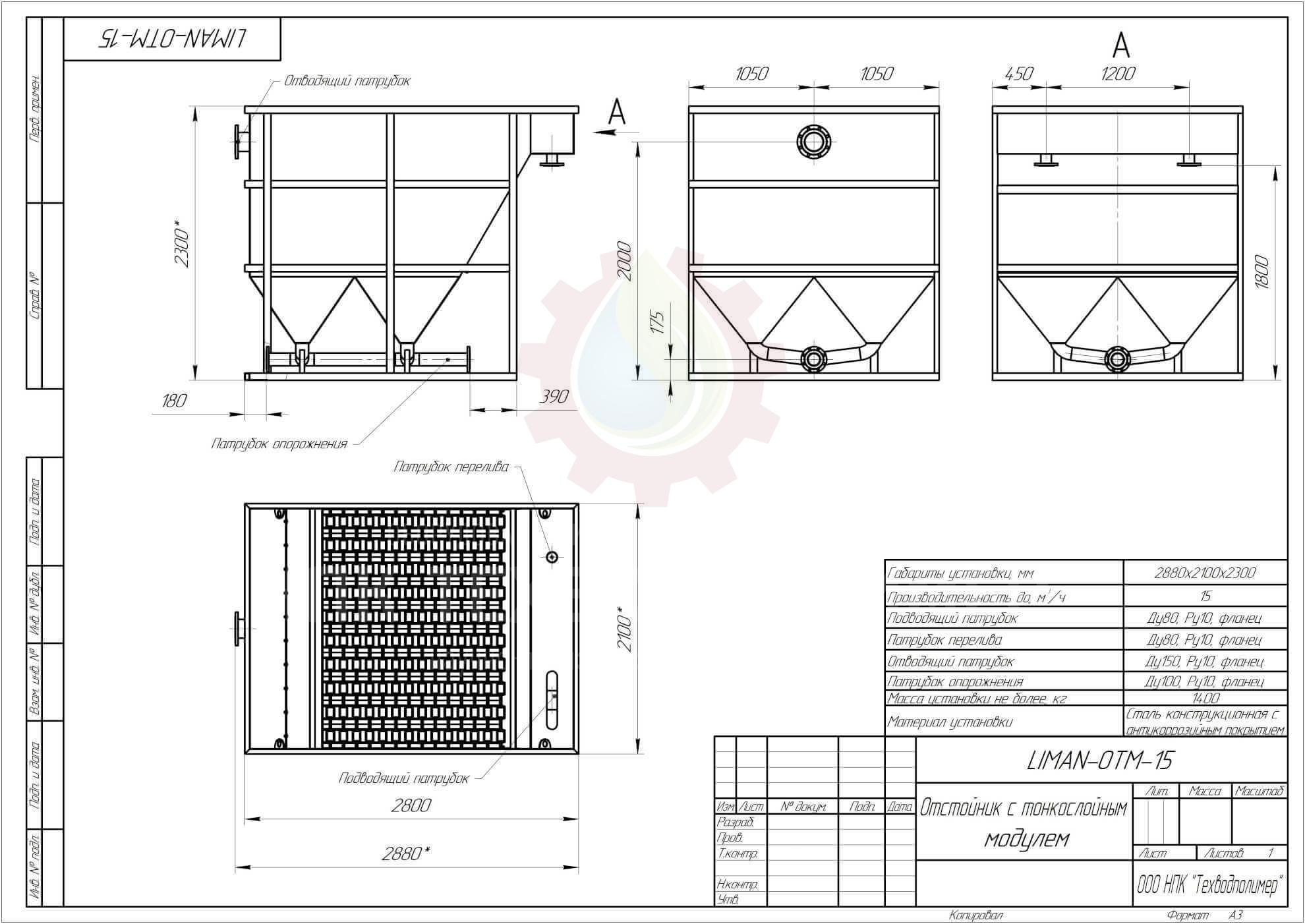

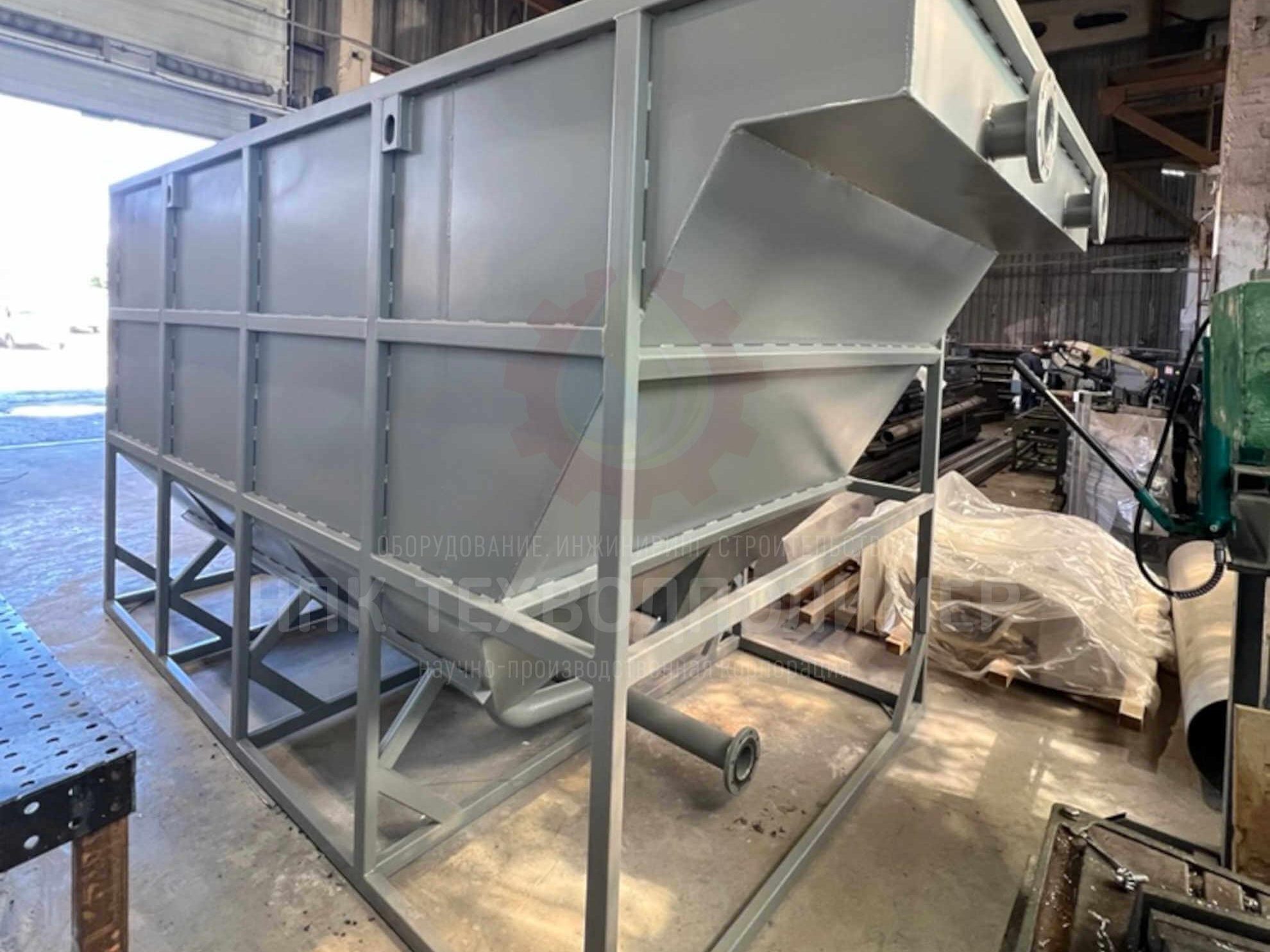

| LIMAN (ЛИМАН)-OTM-15 | 15 | 2800х2100х2400 |

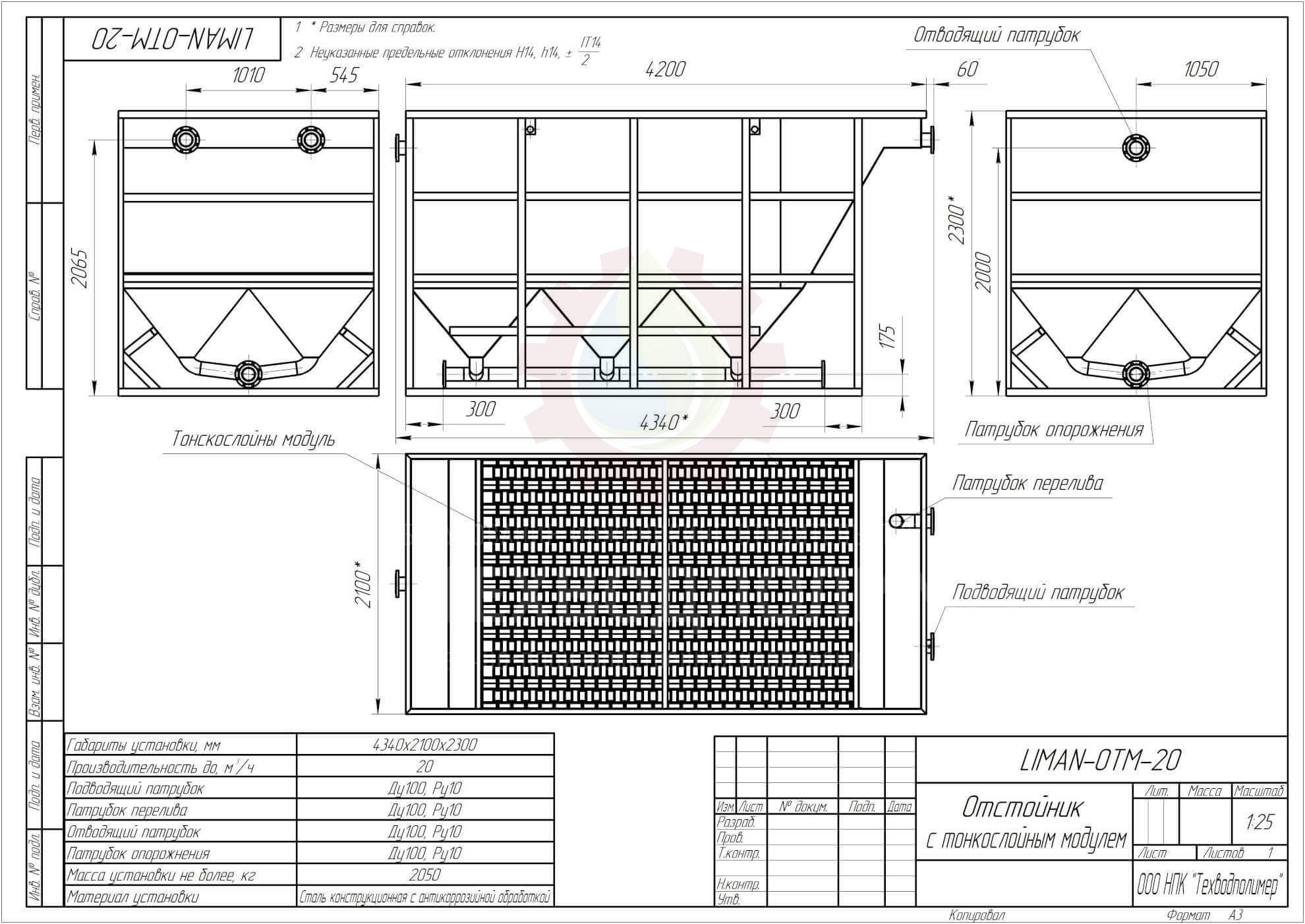

| LIMAN (ЛИМАН)-OTM-20 | 20 | 4200х2100х2400 |

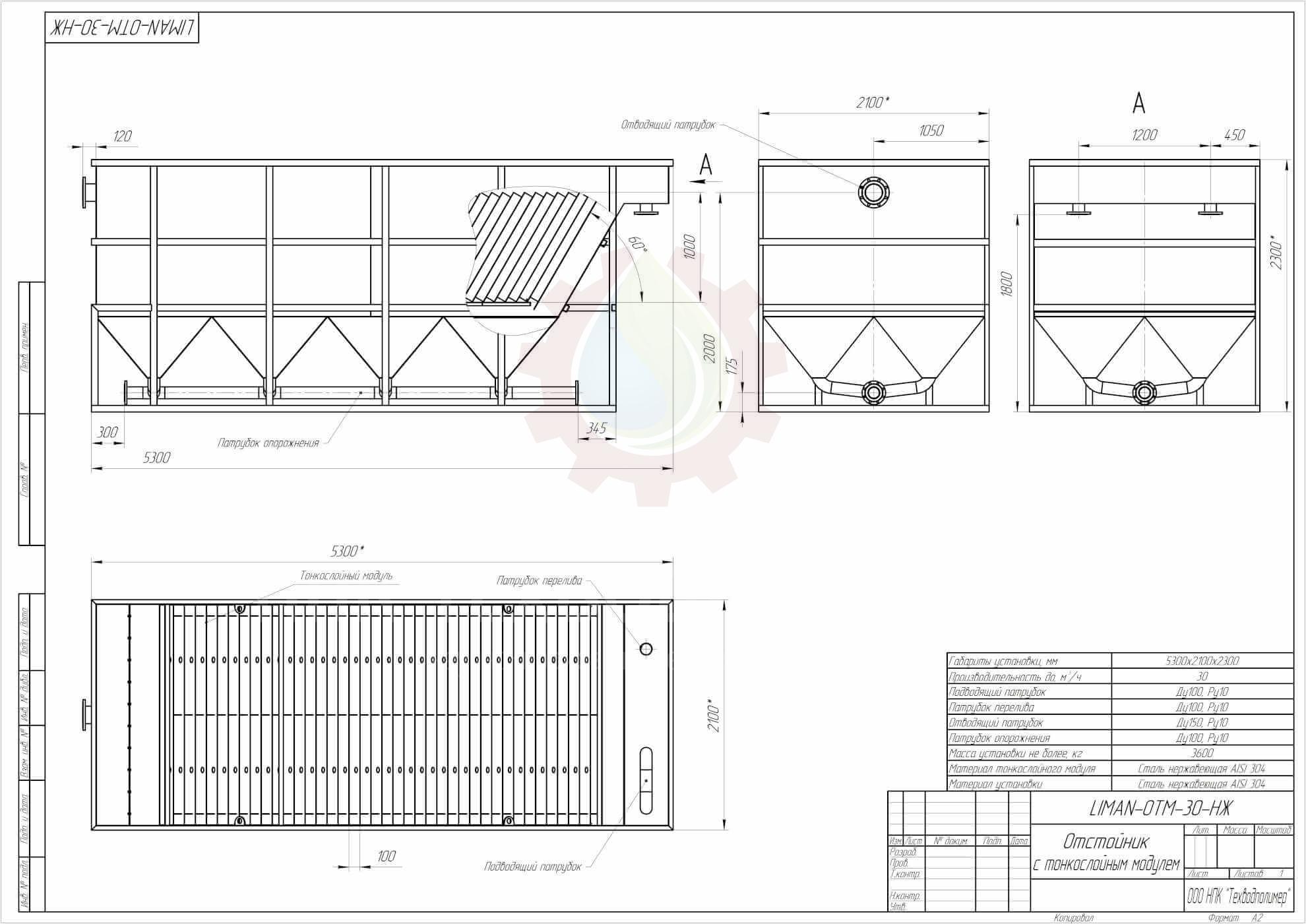

| LIMAN (ЛИМАН)-OTM-30 | 30 | 5300х2100х2400 |

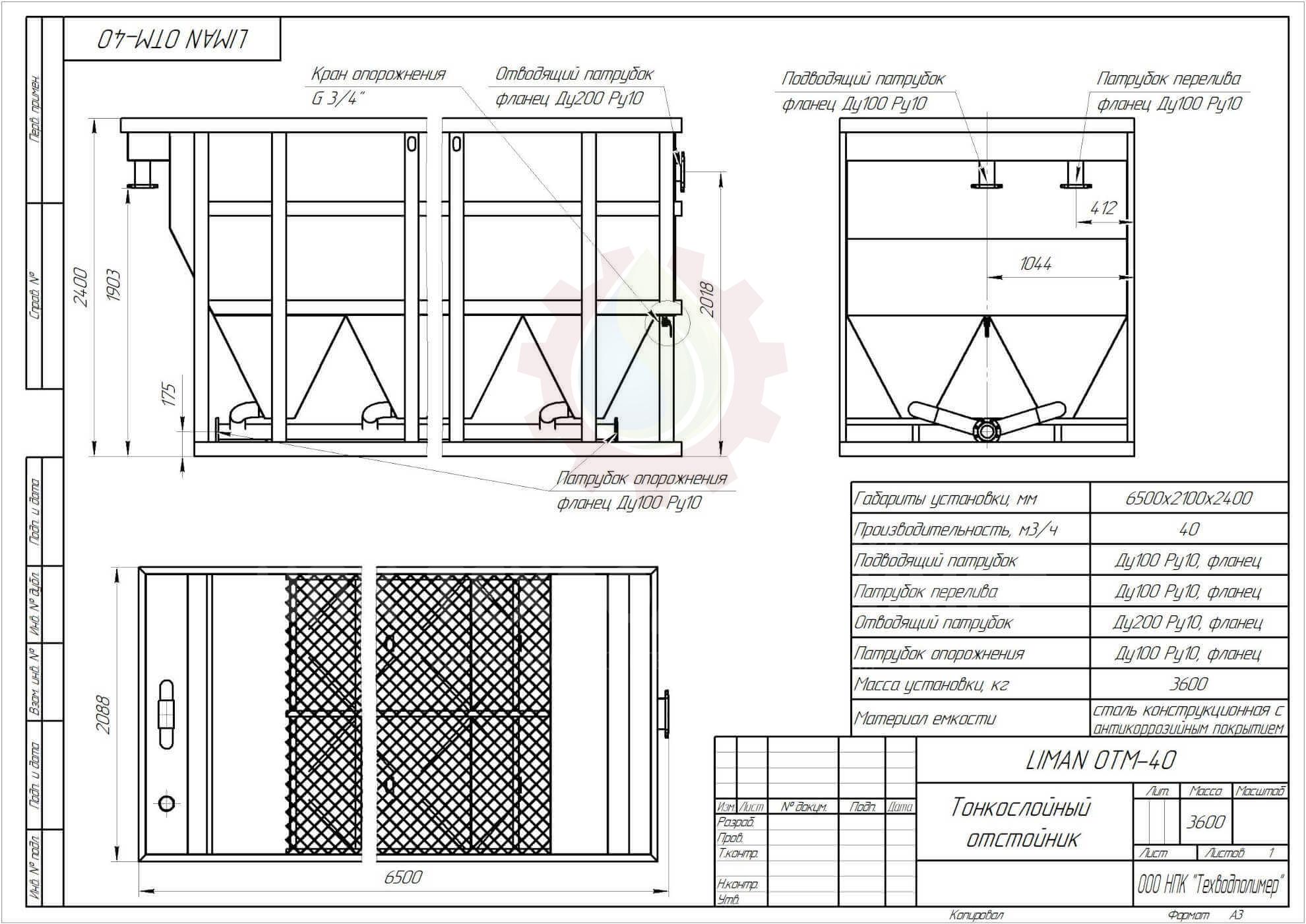

| LIMAN (ЛИМАН)-OTM-40 | 40 | 6500х2100х2400 |

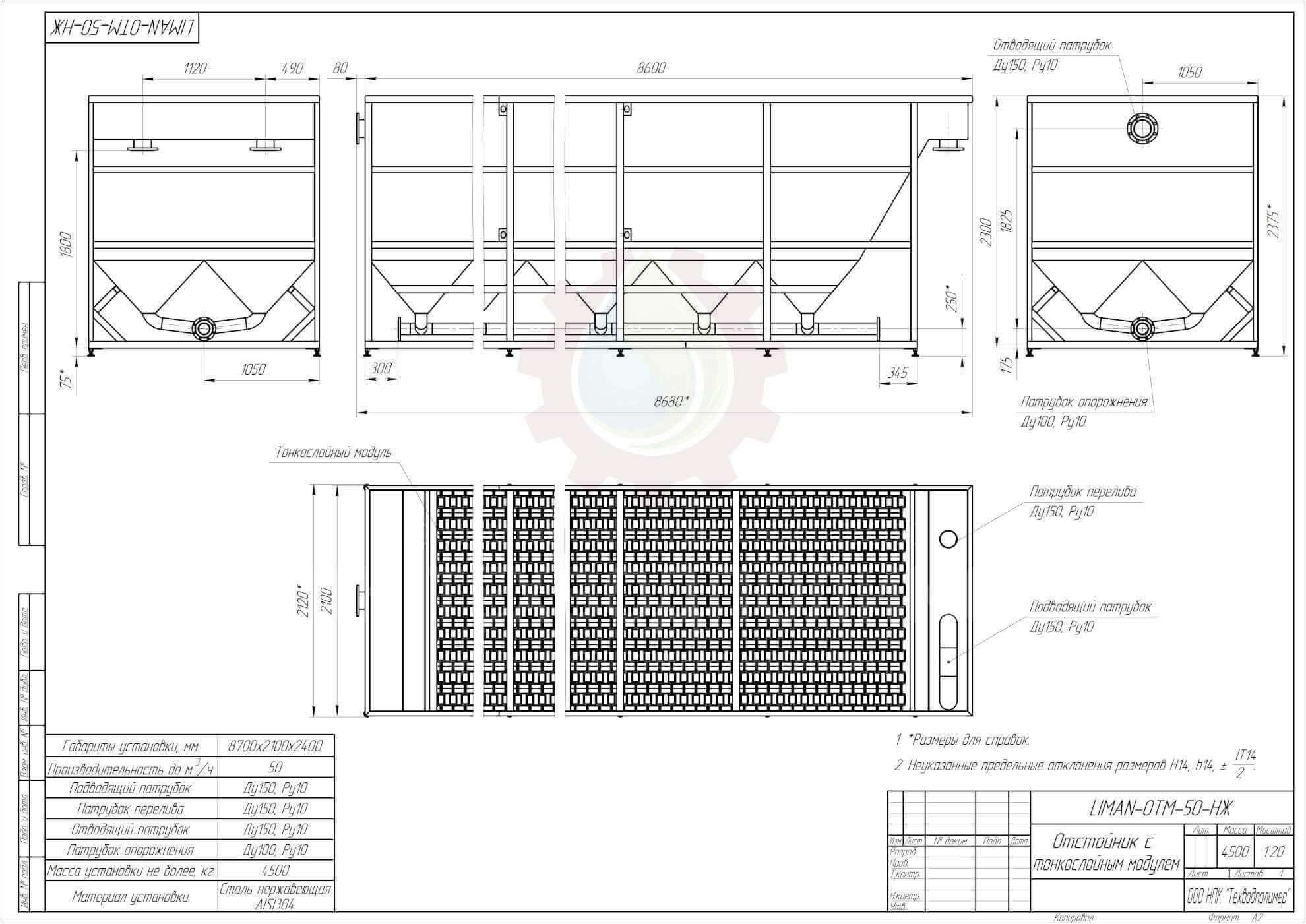

| LIMAN (ЛИМАН)-OTM-50 | 50 | 8600х2100х2400 |
